@2018/01/14 ,12:39雖說記憶體及NAND 顆粒報價持續上揚導致DIY 市場的記憶體及SSD 售價高居不下，但相信對於有高速存取需求的職業使用者來說這筆錢還是得花的，不過想花的更划算可就不能忘了RAID 磁碟陣列功能，除了Intel X299 平台之外，去年底AMD 的Ryzen Threadripper HEDT 平台也加入了NVMe RAID 支援，讓高速儲存裝置的RAID 平台不再只有一家之選，不論組追求速度的RAID 0，或是追求安全性的RAID 1 又或是兩者兼顧的RAID 10 都不是問題，但不論I家或A家主機板上只有就拿麼2組M.2 插槽怎搞？要知道RAID 當然是越多裝置才能提供更高的速度、更高的容量或是更高的容錯率，而華碩這時候就推出了一款Hyper M.2 x16 擴充卡，占用一組PCIe Gen3 x16 插槽能夠提供4個PCIe M.2 裝置擴充，搭配主機板上2組M.2 最多可提供6個M.2 裝置組RAID，相信已經能夠滿足消費級玩家的檔案讀寫需求，那麼現在就跟著Tin 看看詳細的開箱介紹吧！

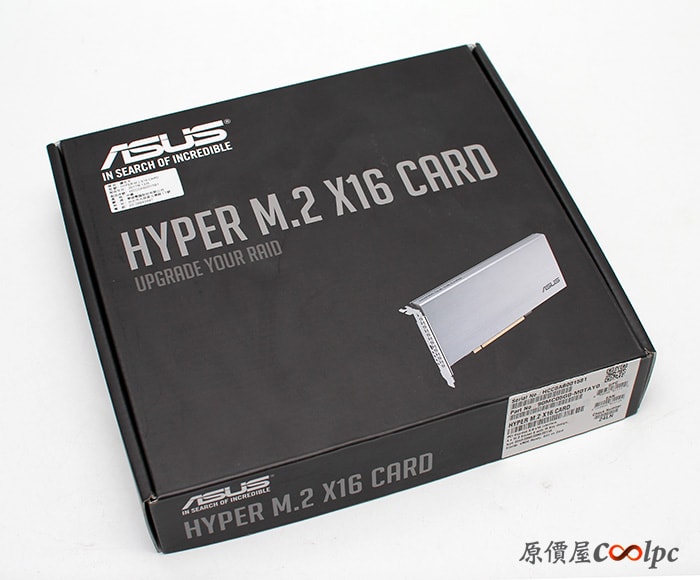

黑色的包裝設計讓Hyper M.2 x16 擴充卡看起來更具高級奢華感，不過也確實以目前SSD的售價來看要插到4張PCIe NVMe SSD 組RAID 也不是太平民就是了。

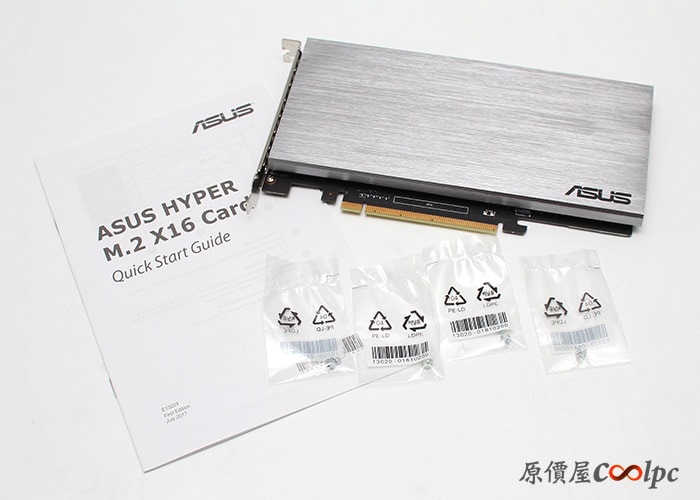

內容物蠻簡單的就是擴充卡本體、M.2 固定螺絲以及簡易說明書而已。

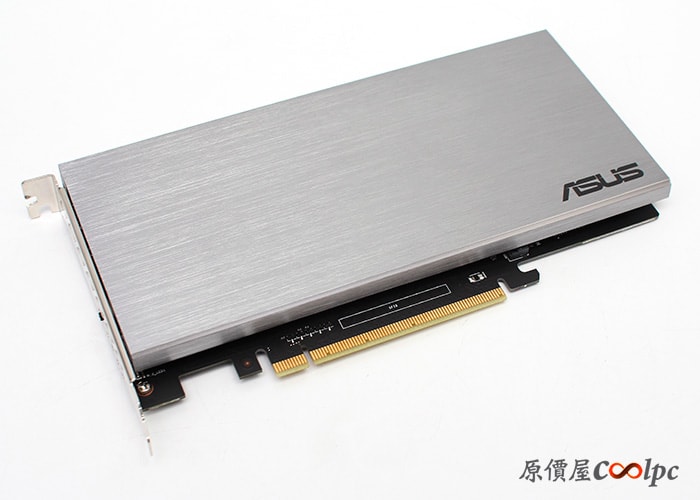

銀白色的金屬散熱片標面經過髮絲紋處理，配上右下角的ASUS Logo 點綴看起來質感還不錯，乍看之下還以為是張音效卡，下方金手指採用PCIe x16 規格，主機板上的PCIe Gen3 x16 插槽才能發揮完整效能。

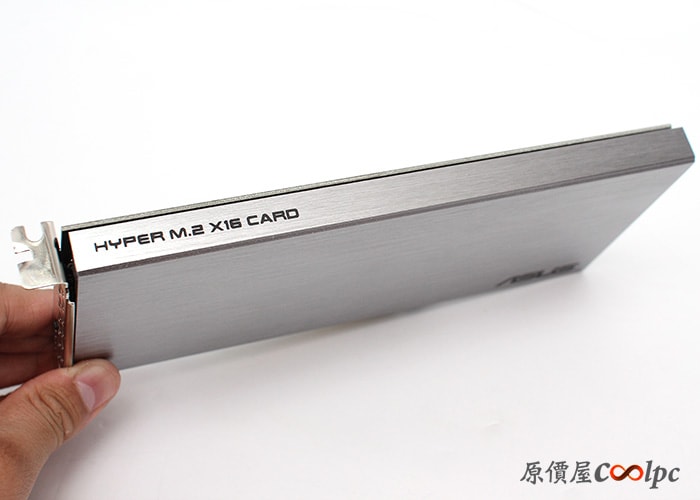

側面則印上了Hyper M.2 x16 Card 字樣，這張擴充卡尺寸為20.2 x 9.6 x 1.3 cm，占用一個PCIe 擴充槽寬度並不算太厚。

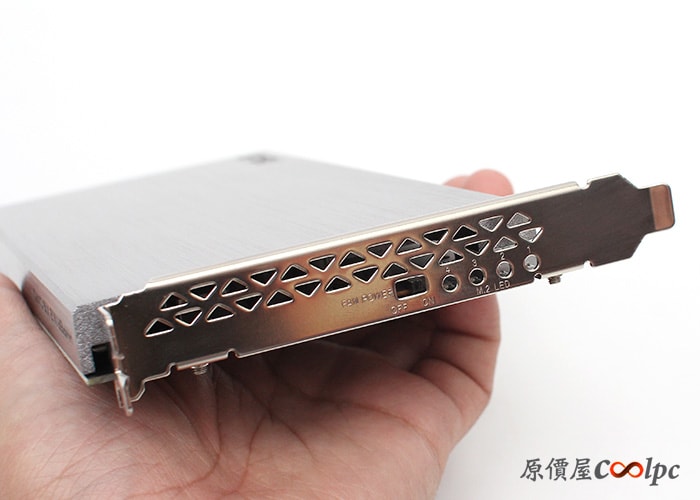

PCIe 擋板處設有一個風扇開關以及四顆M.2 狀態指示燈。

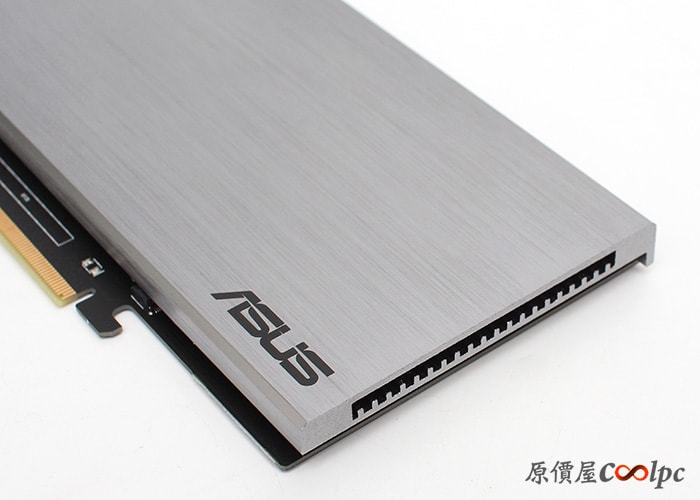

散熱片尾端有個開孔能夠用來幫助內部的風扇增加散熱循環。

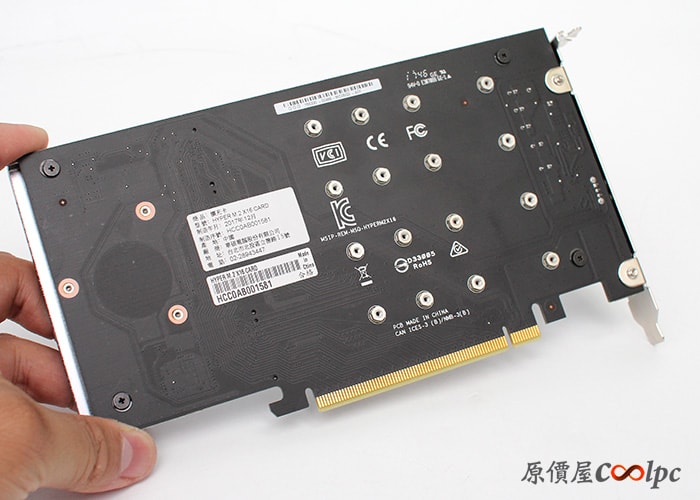

背面可以看到全黑化的PCB 設計，上方也有產品的型號及序號貼紙。

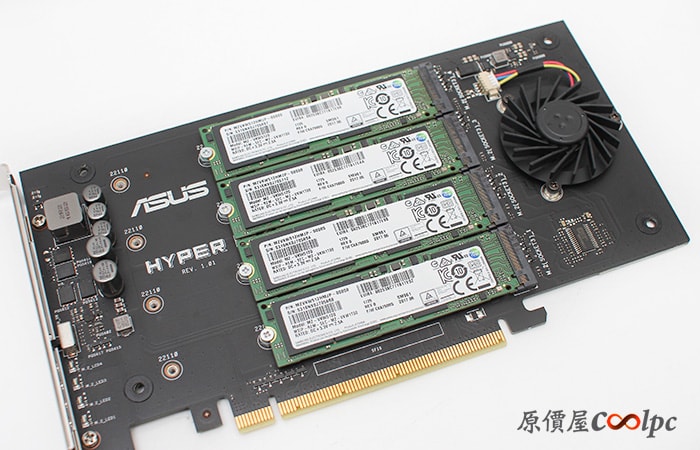

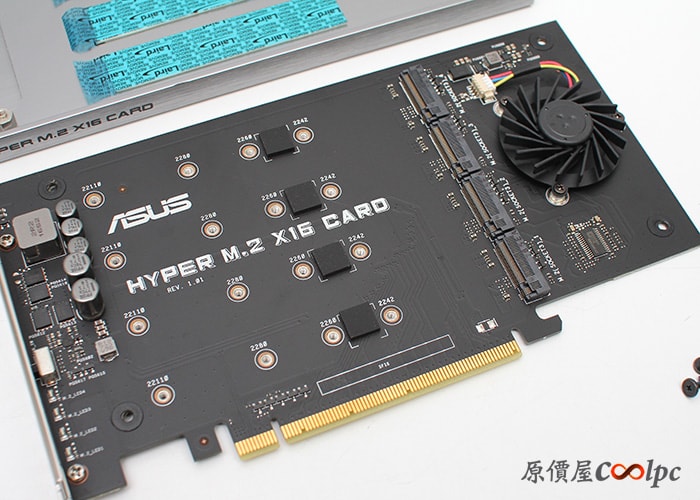

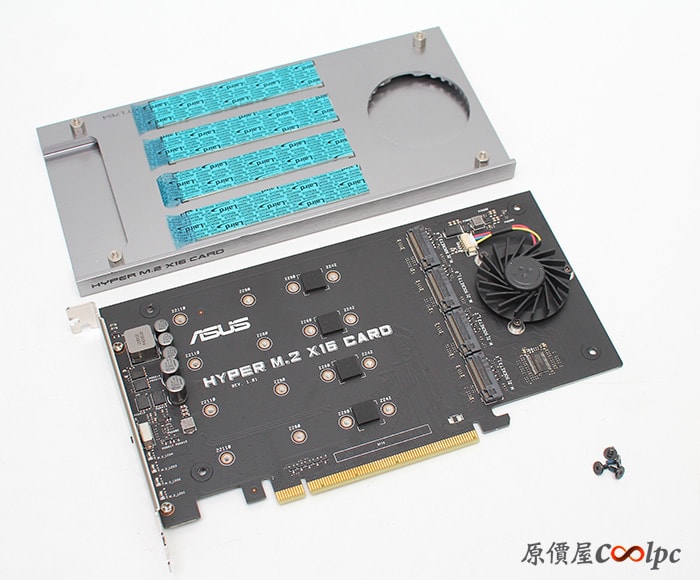

拆開來可以看到內部四條M.2 插槽，並在散熱片上設有四條導熱膠條，擴充板尾端則內建一顆小風扇，幫助M.2 SSD 散熱。
擴充卡上四條M.2 插槽僅能支援PCIe SSD，長度部分可支援2242/2260/2280到22110 規格，每條提供PCIe Gen3 x4 頻寬，四條總和Gen3 x16頻寬，必須連接在直通CPU 的PCIe 插槽上才能避免效能受到限制。
這次開箱就用4條單條讀取3200MB/s，單條寫入1800MB/s 的Samsung SM961 512G 進行測試。
鑑於Intel x299 進行RAID 測試需購買VROC授權，並搭配Intel NVMe SSD 才能使用，因此本次測試平台選用去年底發布更新支援NVMe RAID 的AMD x399 平台進行測試。

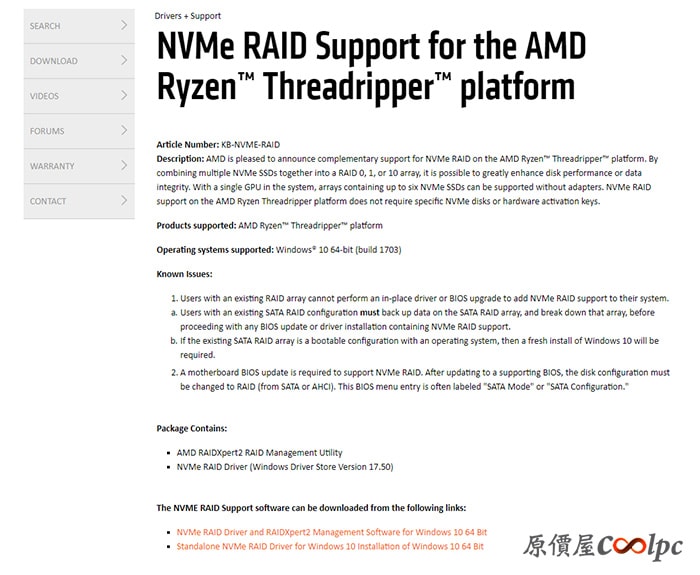

測試前必須先到AMD 網站下載驅動及Windows 10 安裝時需載入的引導驅動(點我前往下載)，你沒看錯，這次AMD x399平台不只支援NVMe RAID，也支援作為開機碟使用，因此本次的測試會在運行系統下對C槽進行測試，雖然分數會有點落差，但相信對於希望以RAID 0方式建構系統碟的使用者來說會更具參考價值。

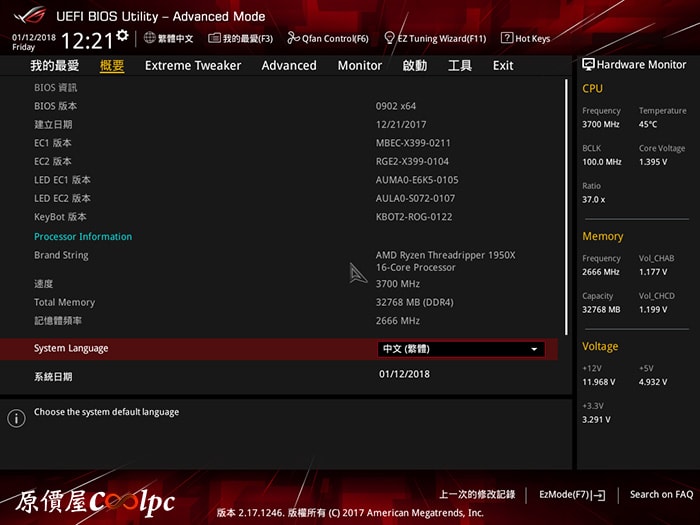

在開始設定前務必先更新主機板BIOS，目前各家主機板廠商最新的BIOS 版本大約是在2017年10~12月左右推出的，更新內容正是支援NVMe RAID。

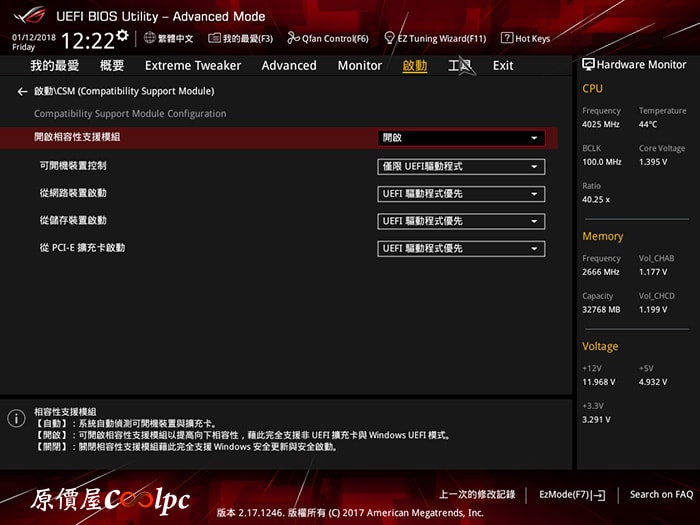

更新完畢之後可以到BIOS 進階模式當中的啟動選項找到CSM 項目，進去後將下方選項皆設定為僅限UEFI 驅動程式或UEFI 驅動程式優先。

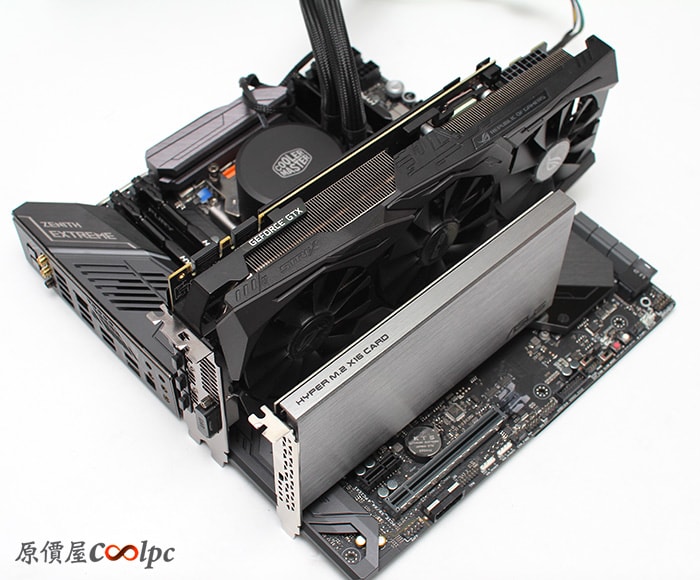

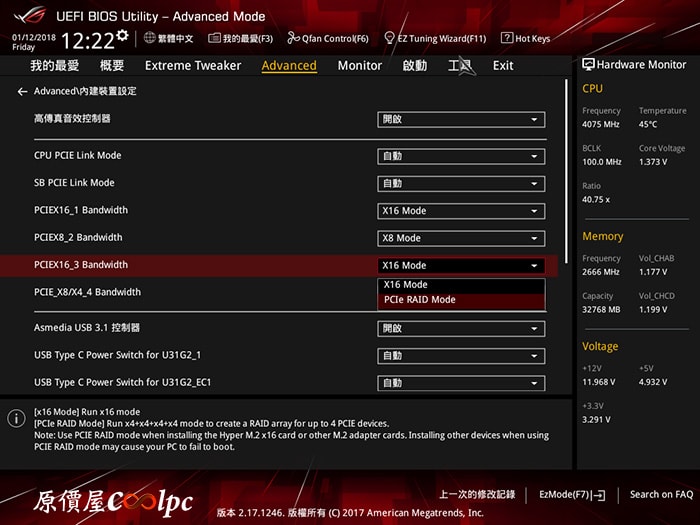

然後到Advanced當中的內建裝置設定找到插著Hyper M.2 x16 擴充卡的PCIe 插槽，並將它改成PCIe RAID Mode(或是x4x4x4x4 Mode)，這邊需要注意的是擴充卡務必插在主機板PCIEX16 插槽上，若裝在X8或是X4插槽效能則會受到頻寬限制。

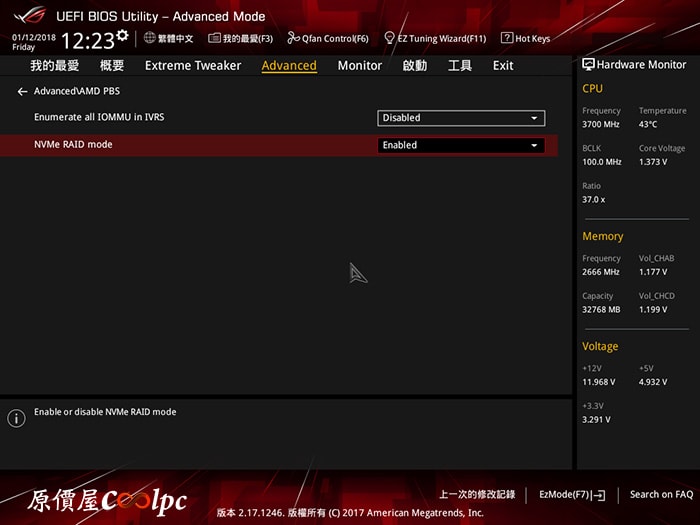

然後同樣到Advanced 當中找到AMD PBS 選項，裡面有個NVMe RAID mode 修改成Enabled，改完成後按下F10 儲存後重新開機。

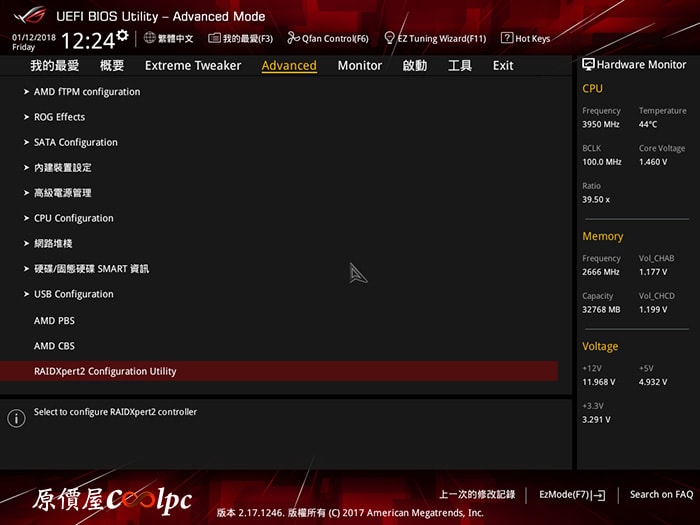

再次進到BIOS Advanced 選項當中可以發現最下方多了個RAIDXper2 Configuration Utility 選項。

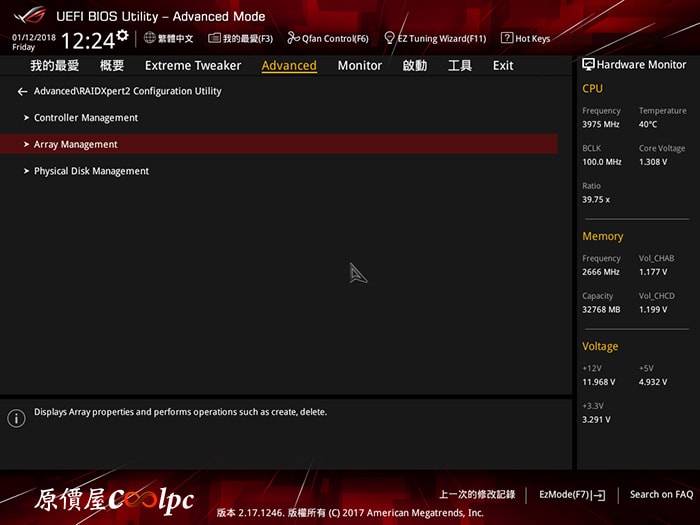

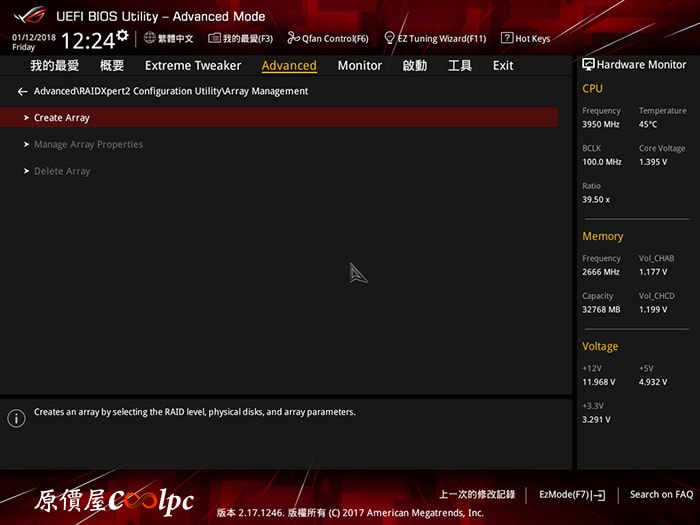

進入後就可以看到Array Management 選項。
到這邊選擇Create Array 就可以建立磁碟陣列拉！

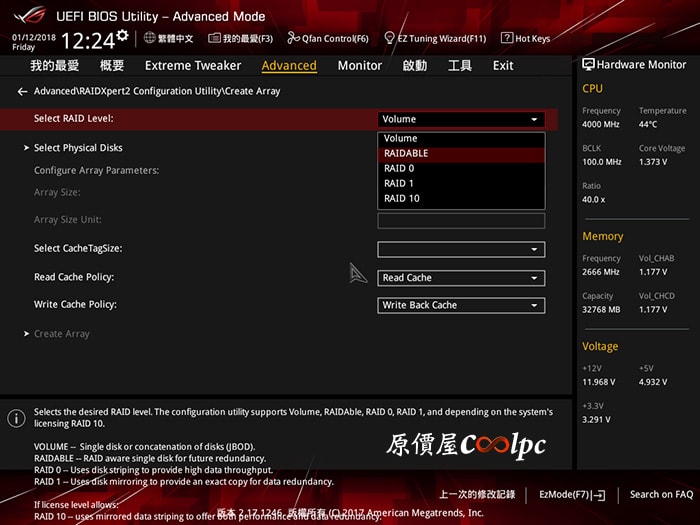

BIOS 更新後AMD X399 能夠免費支援RAID 0/1/10 模式，不需要額外購買授權，追求速度自然得選RAID 0 模式。

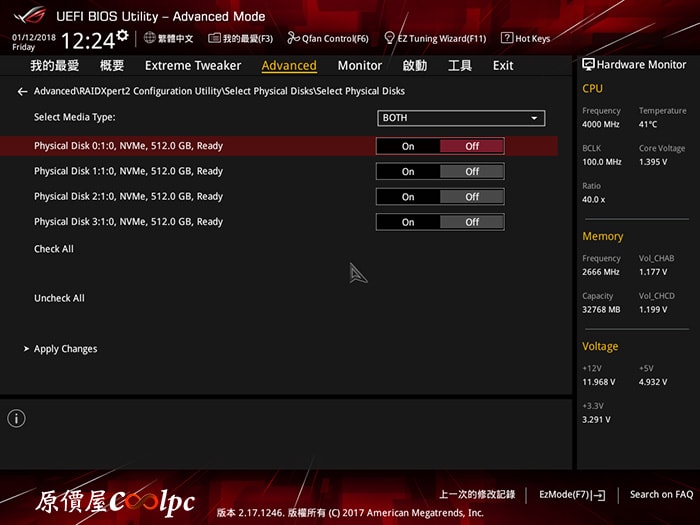

選好RAID 模式後到Select Physical Disks 當中就可以看到前面安裝在Hyper M.2 x16 裡面的四顆三星SM961 512G NVMe SSD，全部選擇到On 之後按下Apply Changes。

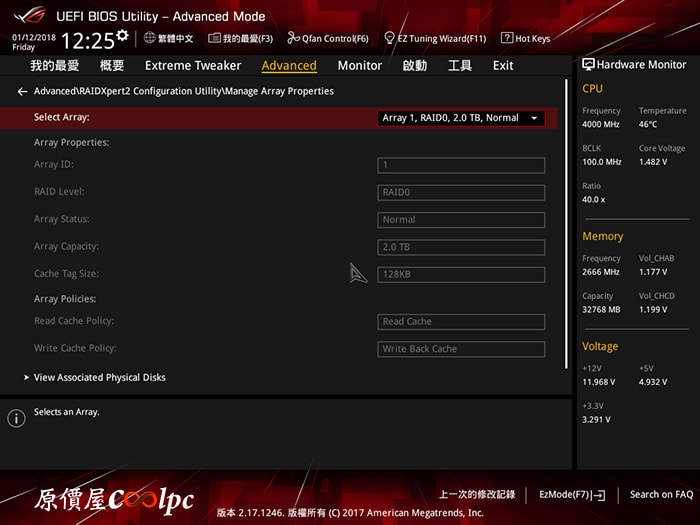

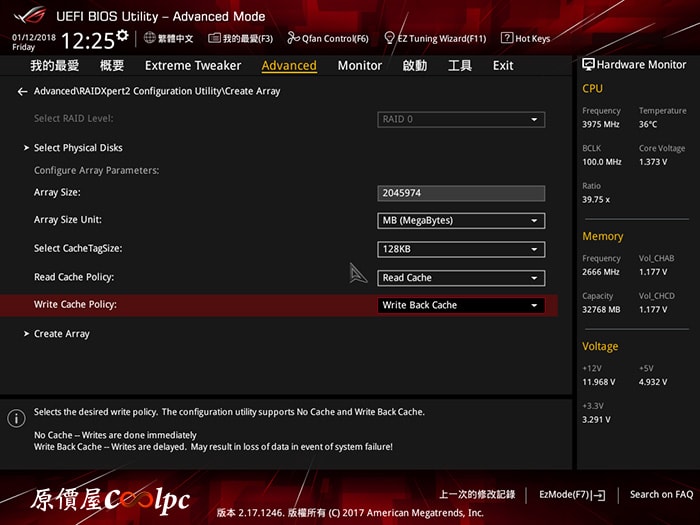

之後就可以看到組成了一顆2045974 MB 的磁碟，這裡可以設定讀取快取及寫回緩衝快取，都設定完畢後按下方的Create Array 陣列就建立完畢。
然後就是一顆2TB 的RAID 0 磁碟啦！

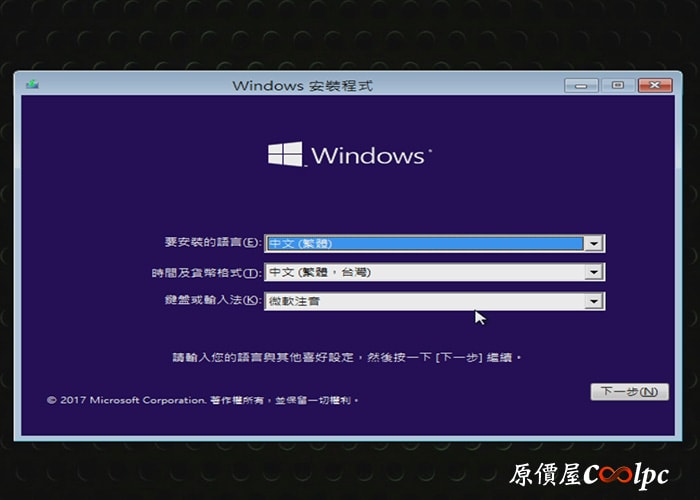

Windows 10 安裝方式大致上與一般硬碟相同。

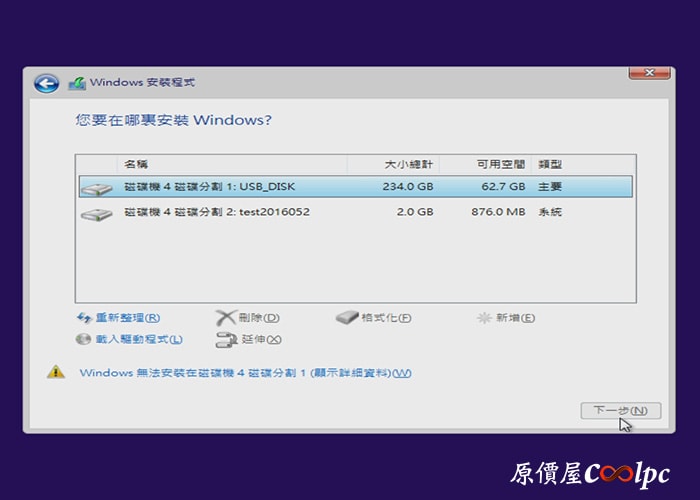

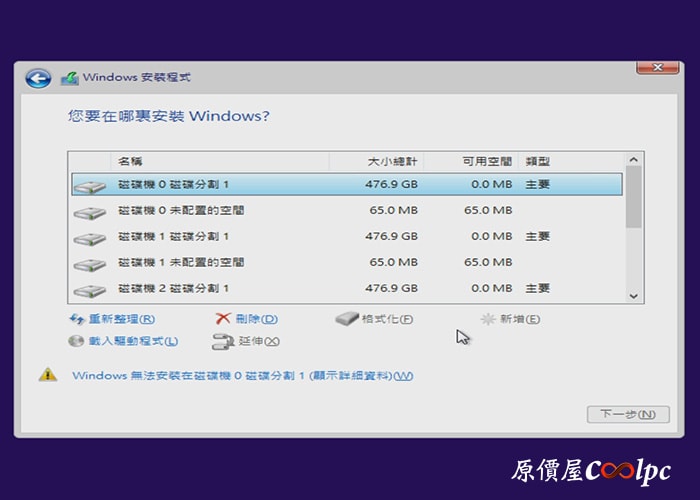

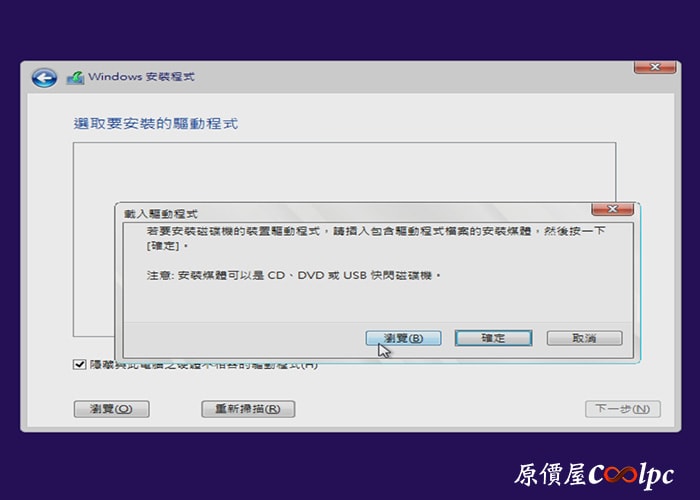

但在安裝磁碟的選擇上會錯亂，所以這時候就要按下左下角的載入驅動程式，載入前面下載的NVMe RAID Driver。
點選瀏覽找到存放Driver 的資料夾。

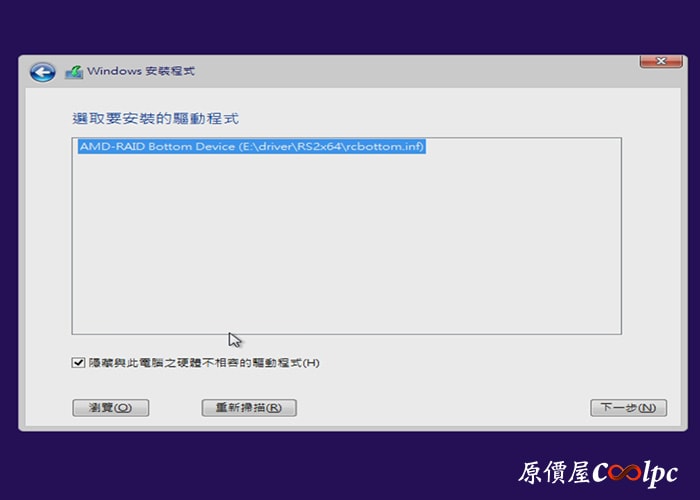

可以看到一個AMD-RAID Bottom Device 按下一步進行安裝。
但是還是看不到2TB 的RAID 0 硬碟，因此需要在重複一次上述動作載入驅動程式。

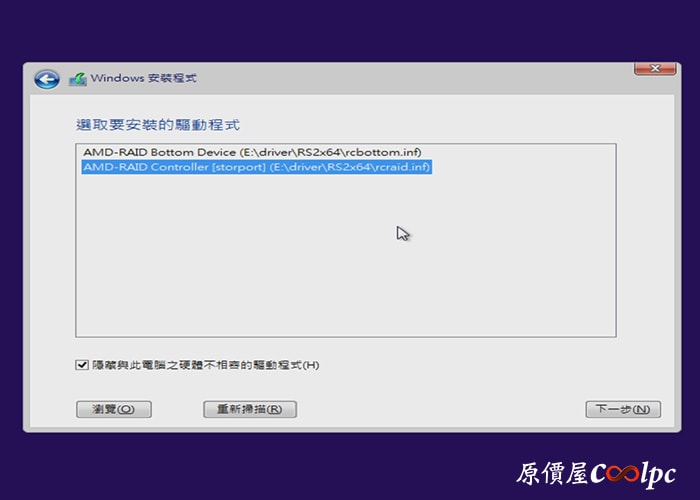

不過這次會多跑一個AMD-RAID Controller 出來，同樣按下一步安裝。

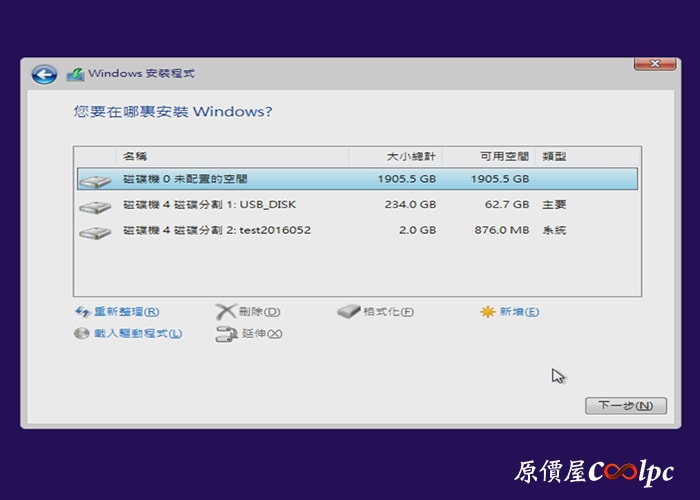

這裡就可以看到一顆1905.5GB 的未配置儲存空間了，可以新增磁碟進行安裝了。
之後同樣與一般Windows 10 安裝步驟相同，只是安裝完成後需要在安裝前面下載的NVMe RAID Driver 及RAIDXpert2 Management 應用程式。
測試平台：
CPU：AMD Ryzen Threadripper 1950X
CPU Cooler：CoolerMaster Masterliquid 240
MB：ASUS ROG ZENITH EXTREME
RAM：Kingston HyperX Fury DDR4-2666 8Gx4
SSD：Samsung SM961 512G x4 with ASUS Hyper M.2 x16 Card
VGA：ASUS STRIX GTX1080
PSU：Thermaltake Toughpower Grand 1200W
OS：Windows 10 64bit Home 1703

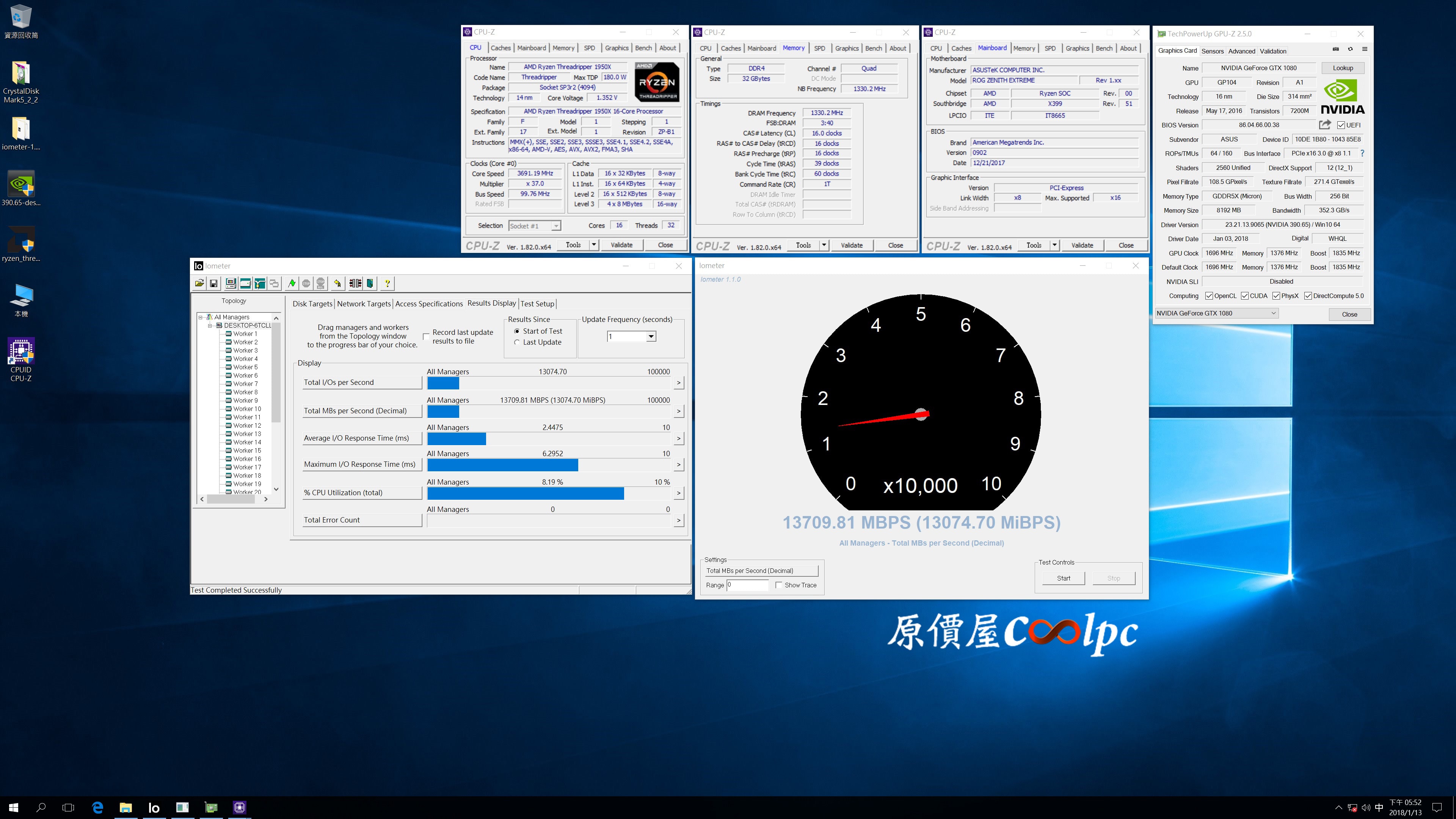

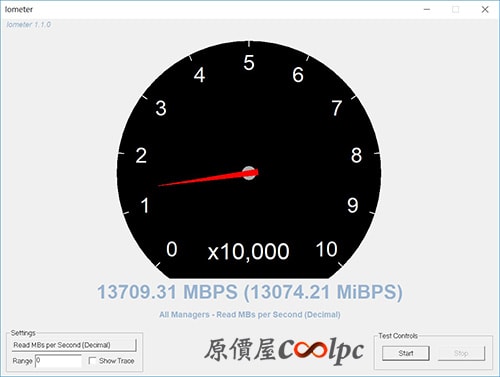

使用IOMeter 測試，參數為1MB SEQ 100% Read QD32 1T ，結果可以看到讀取速度能夠飆升到13.7 GB/s。

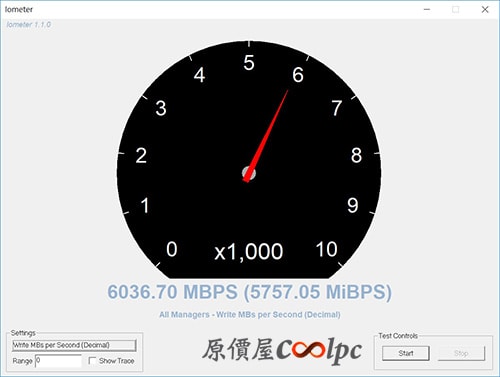

寫入部分測試參數修改為100% Write 其餘相同，結果則是寫入速度達到6036MB/s。

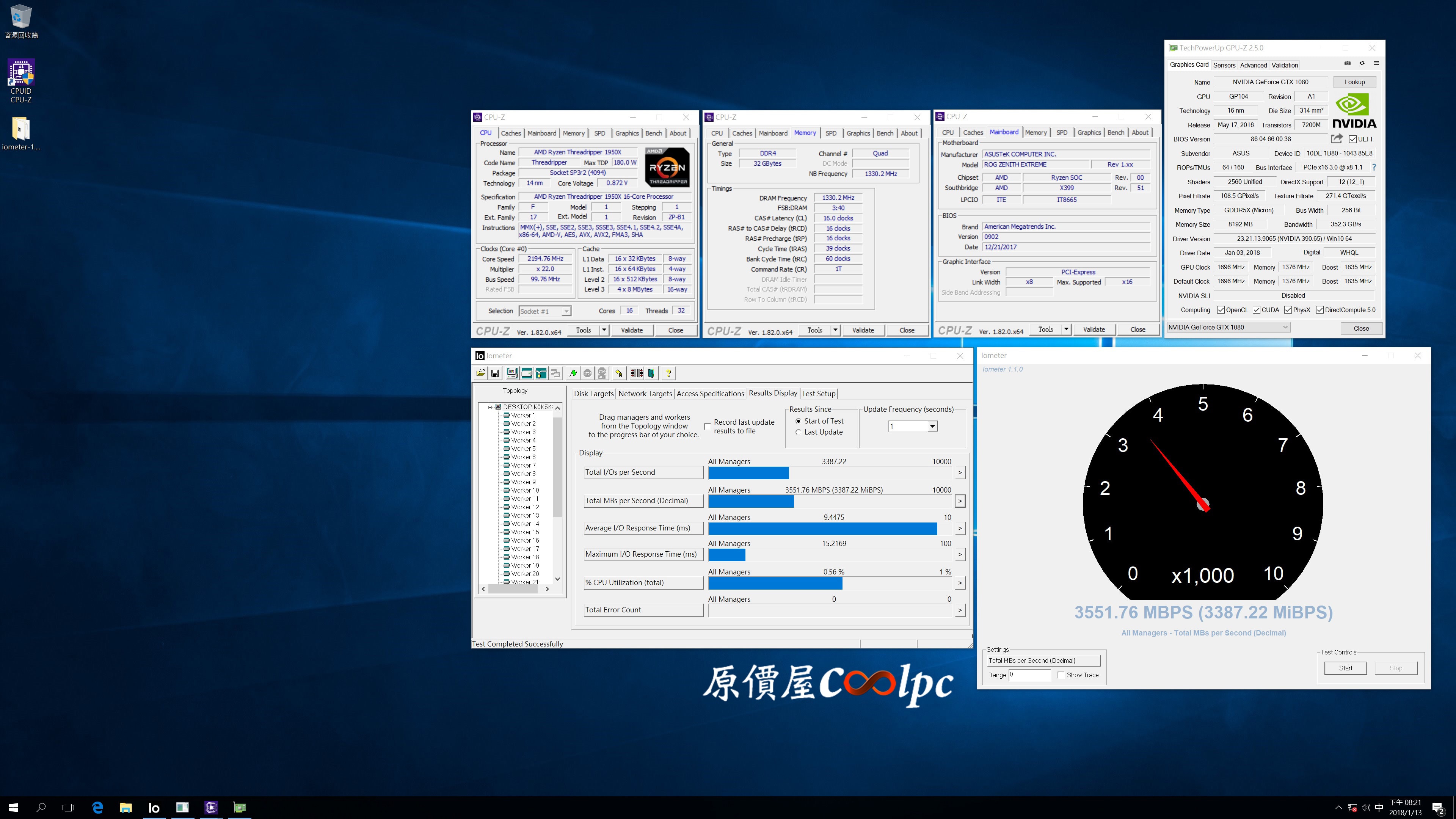

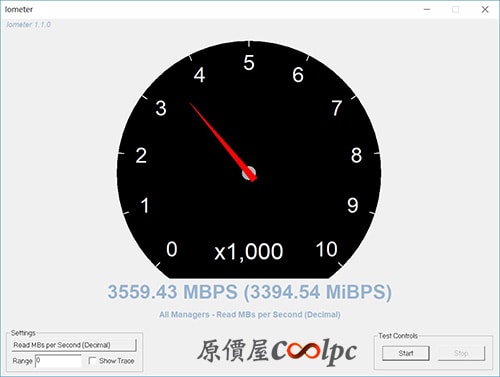

而單條SM961 512G 使用IOMeter 測試讀取速度，同樣參數測試結果則為3559MB/s。

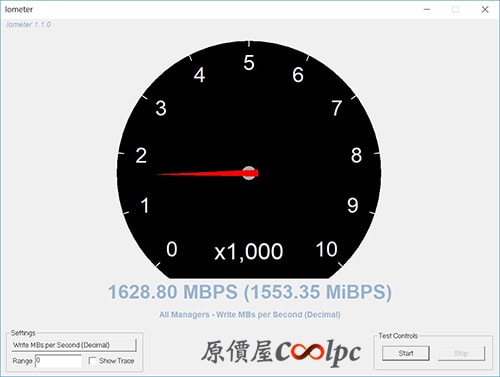

單條SM961 512G 寫入測試結果為1628MB/s，可以看到在RAID 0 模式下不論讀寫速度都有明顯增長，這點對於有影片剪輯或大檔傳輸需求的使用者來說操作會更加順暢。

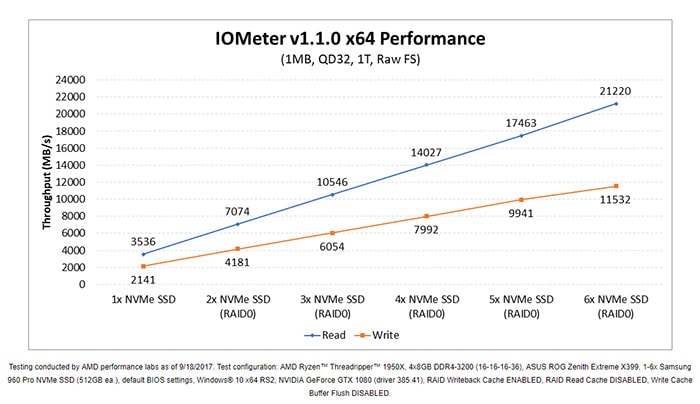

最後補上一張AMD 官方的測試數據，可以看到除了搭配Hyper M.2 x16 擴充卡提供四張M.2 插槽之外，主機板本身也有兩組M.2 插槽直通CPU，因此最多可以提供6個M.2 裝置的RAID 0/1/10 磁碟陣列，以RAID 0 來說組了六顆三星960 PRO 512G 讀取速度甚至能達到21.2GB/s 相當驚人，對於有高速存取儲存需求的使用者來說要建構一組All Flash Array 系統在硬體的挑選顯然比過去更具有彈性。
雖說這次測試採用AMD 平台但可別忘了這張擴充卡也支援Intel X299 平台，雖說Intel 平台組NVMe RAID 的門檻要求較高，但長期獨佔HEDT 平台的Intel 仍有許多死忠粉絲，並且在各項軟硬體的穩定度上也相對穩定，因此會比較建議企業級玩家選擇，而對於一般業餘使用者及影片剪輯需求的玩家來說AMD 的X399 平台在建構NVMe RAID 這件事上顯然是比較划算，就看各位的使用需求及口袋深度做選擇囉！目前這張擴充卡已經上架開賣，售價為1490元(含稅)，有興趣的朋友可以到全台原價屋門市或透過線上估價系統第27大項介面擴充卡專區下單訂購。
