【開箱】開放結構挑戰DIY極限變化，酷碼MasterFRAME 700開放式機殼。

現在機殼為了讓氣流通暢，通常會把內部格局設計得很空曠，不僅散熱好還有更多空間做擴充。這樣的話把機殼的衣服脫掉好像也可以，直接變成開放空間完全不用擔心空氣不流通，擴充空間也跟著放大了。這麼前衛的想法真的有人會做嗎? 嘿嘿，這對酷碼來說小case啦！酷碼MasterFRAME 700就是這樣的全開放設計，由大量鋼板以及大面積強化玻璃組成，可容納E-ATX大型主機板，散熱擴充以左右翼板為主，分別可容納三組12cm/兩組14cm風扇，或是280/360mm規格冷排，背部支援21cm雙電源安裝，也可選擇將空間換作硬碟擴充，最多可裝4組3.5″ HDD或是7組2.5″ SSD。機殼分成開放氣流(簡稱開放)、工作檯兩種模式，開放模式下CPU風冷散熱器高度15.8cm，顯卡長度45cm；工作檯模式則可無視散熱器高度與顯卡長度限制；壁掛模式則大致與開放模式相同。機殼整體為全模組化結構，DIY自由度高且非常適合開放式水冷安裝，還能支援VESA100x100mm壁掛！你若自認是DIY玩家一定不能錯過，沒看過開放式機殼也歡迎來聞香，現在就跟著小編一起來開箱！

正式開始前先給大家來段官方介紹影片，這咖MasterFRAME 700在國外已經有相當高的討論度，也有不少外國玩家已經拿它來做出各種神奇作品，只要搜尋機殼名稱就可以找到很多，大家有空也可以去看看外國玩家怎麼玩喔。

想當初開箱品區的管理員大大還花了點時間才找到這咖，就因為它外形長這個樣子！怎麼酷碼螢幕要上市了嗎? 不，這個確實是今天的主角MasterFRAME 700。

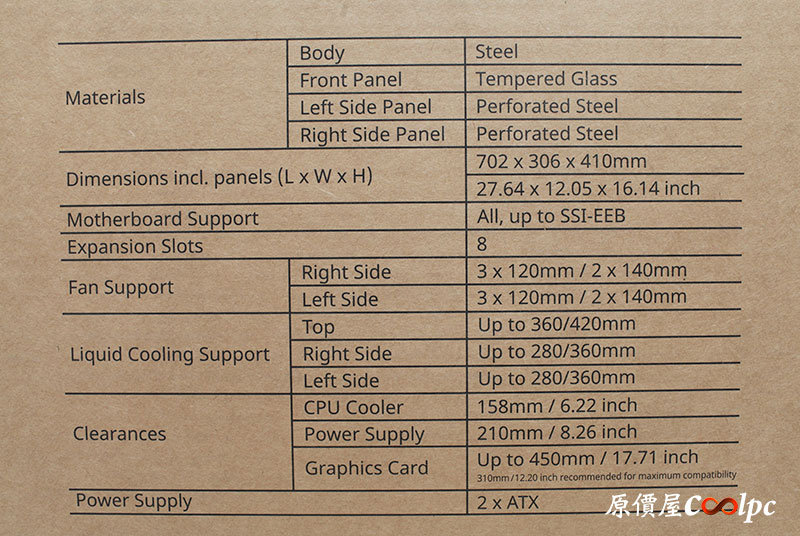

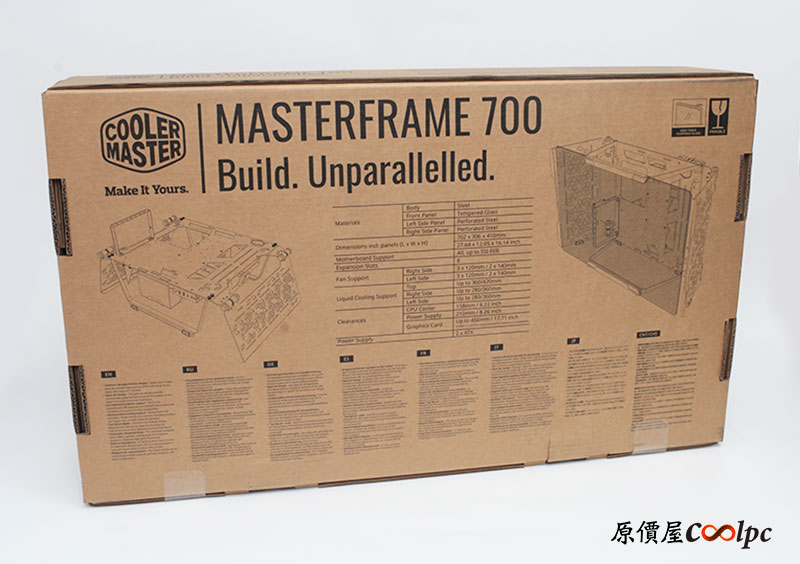

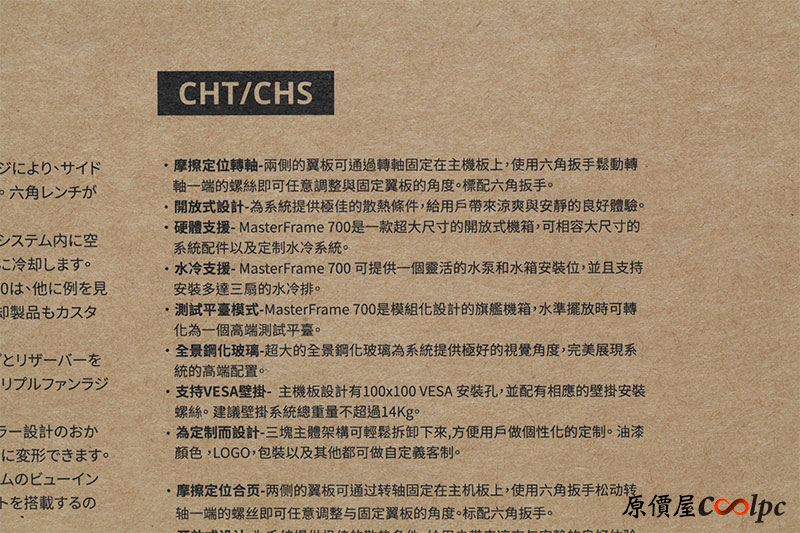

背面有兩種使用模式的簡圖，並同時附上支援規格列表以及機殼特色說明。

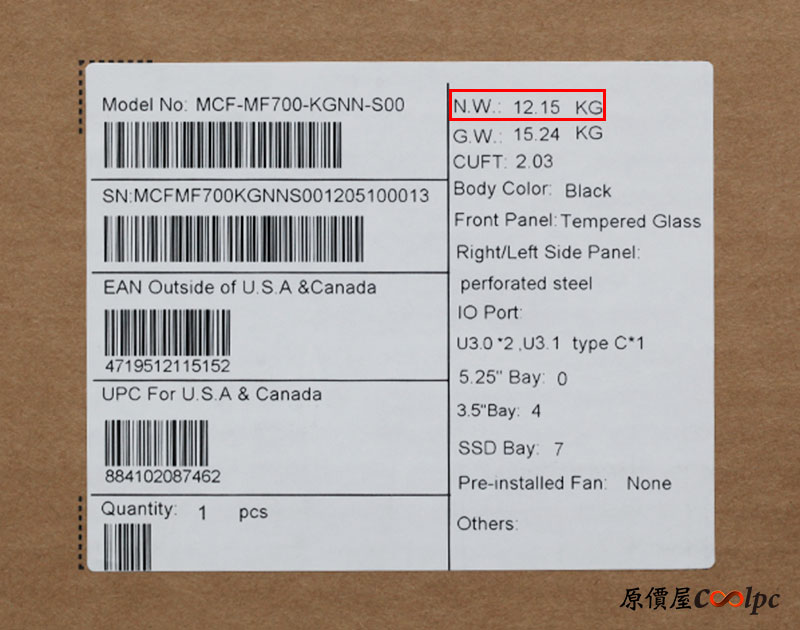

側邊有一張商品條碼及機殼資訊貼紙，比較需要留意的是重量，MasterFRAME 700光是淨重就有12.15KG，比起一般機殼可能都重個1.5倍，玩家們搬運或是組裝時自然得注意安全才行。

上方開箱處有個提把，這樣就好拿多了。

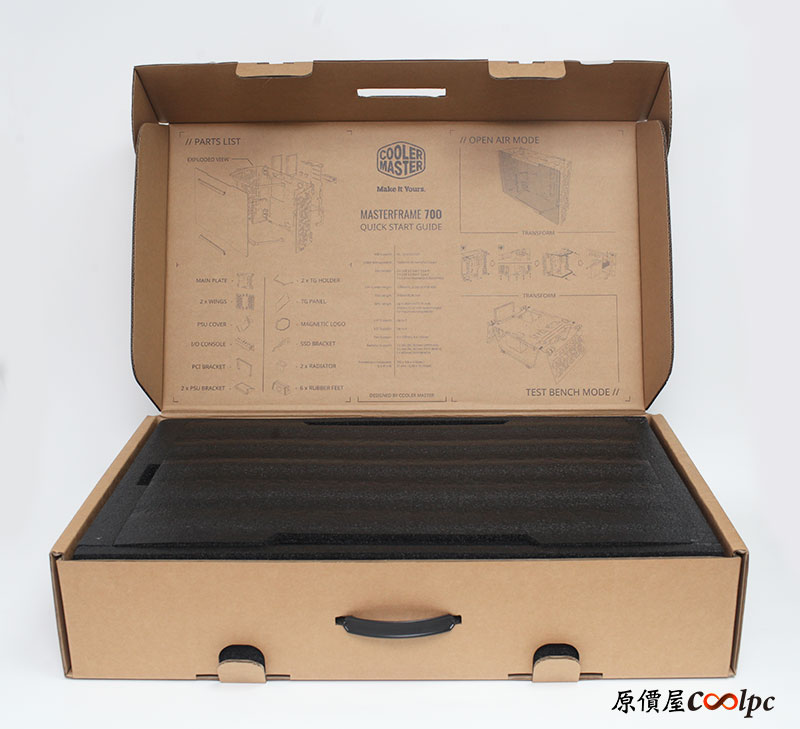

因為機殼全模組化設計，零件基本都是一片片躺在箱內，不過在拿出來前先看看箱子內部的說明。

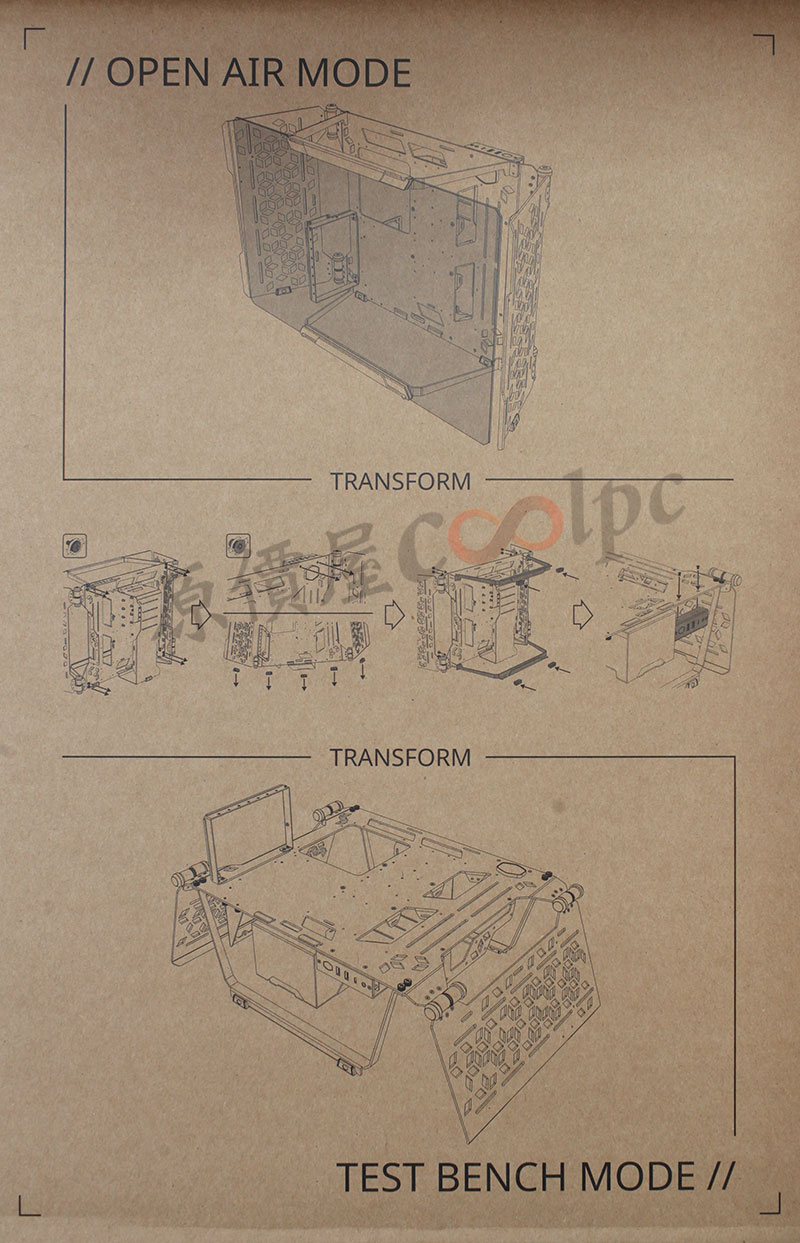

這邊有開放與工作檯兩種模式簡圖以及拆裝轉換示意圖，只要在開放模式下將機殼躺下並把腳反過來裝就會變成工作檯模式。

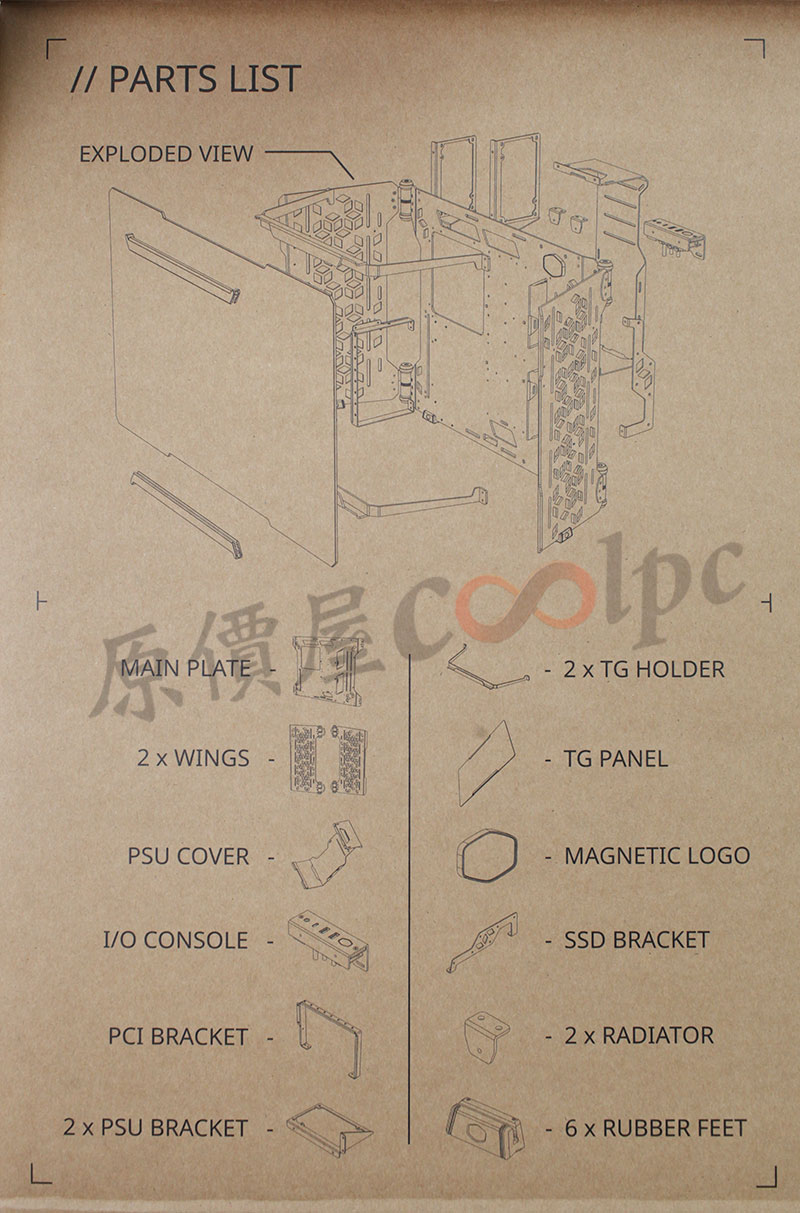

接著是很重要的零件內容列表，待會兒我們就要將零件全都拿出，可以先記下會有那些組裝部件及道具。

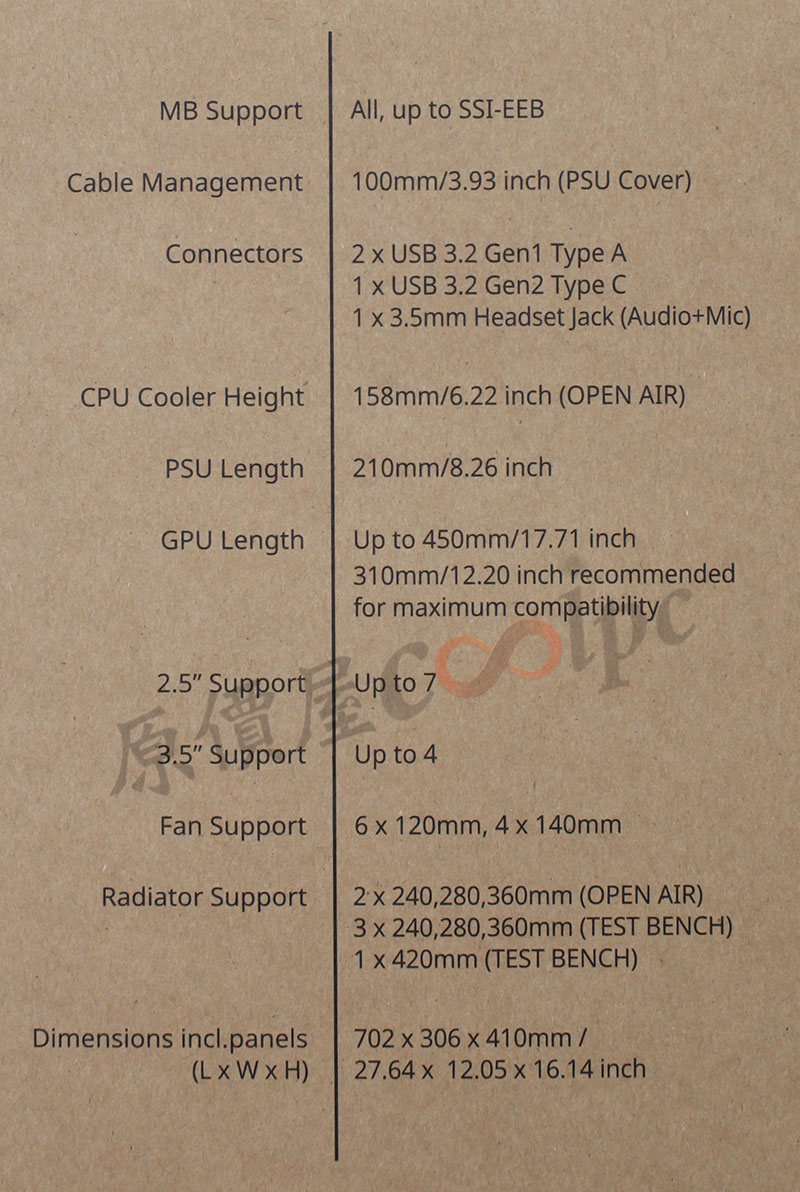

最後是硬體擴充列表。

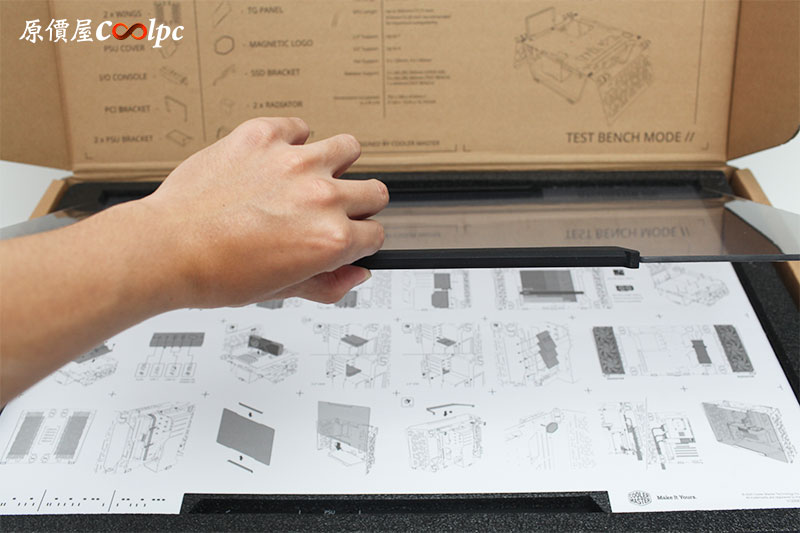

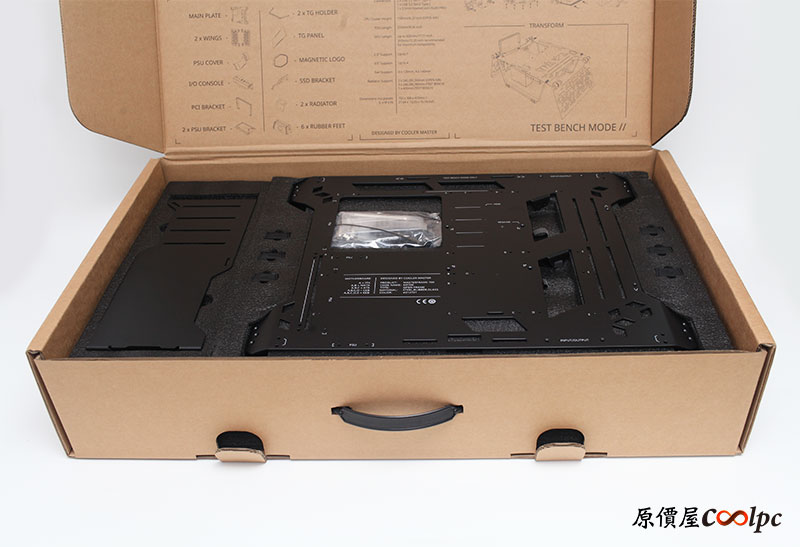

最上方放著的是機殼強化玻璃，下面也有一張完整的組裝說明書。

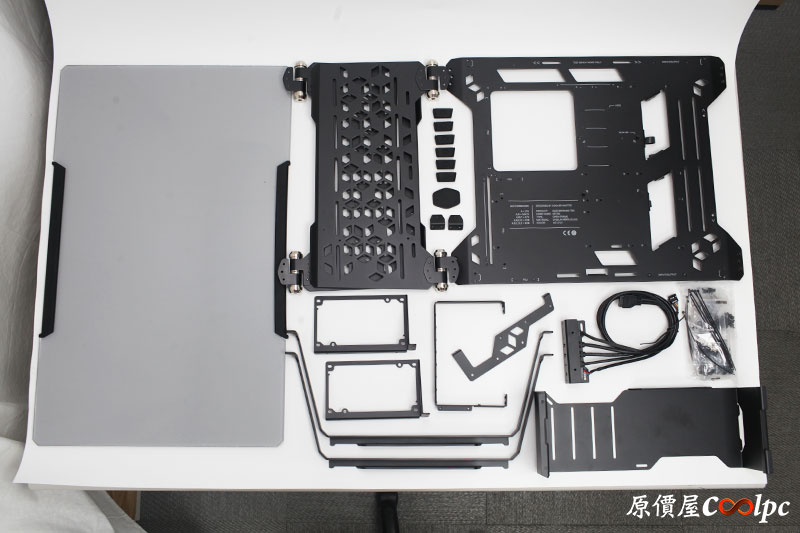

後續零件也是一層層堆疊並用海綿磚保護，為了不耽誤大家時間我們直接快轉將零件全攤在桌上，真的是全模組的設計，待會每個零件每個螺絲都要靠大家自行組裝了。

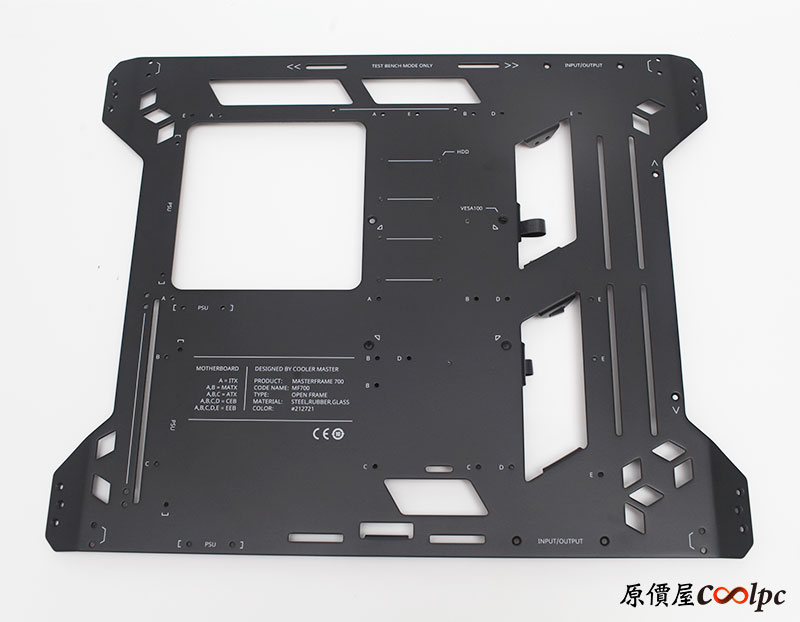

先從又黑又大這塊板子來，很明顯這塊是用來裝主板及其他主零件，而且上面附有許多安裝小提示，讓我們來一一查看。

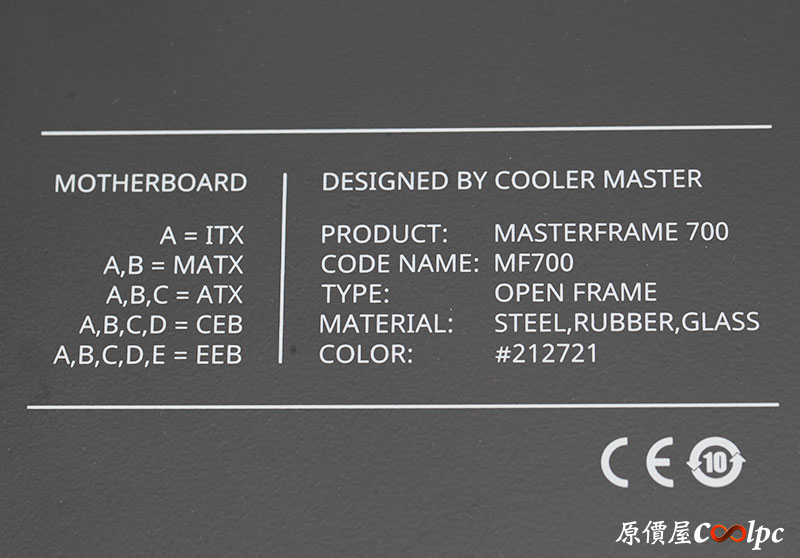

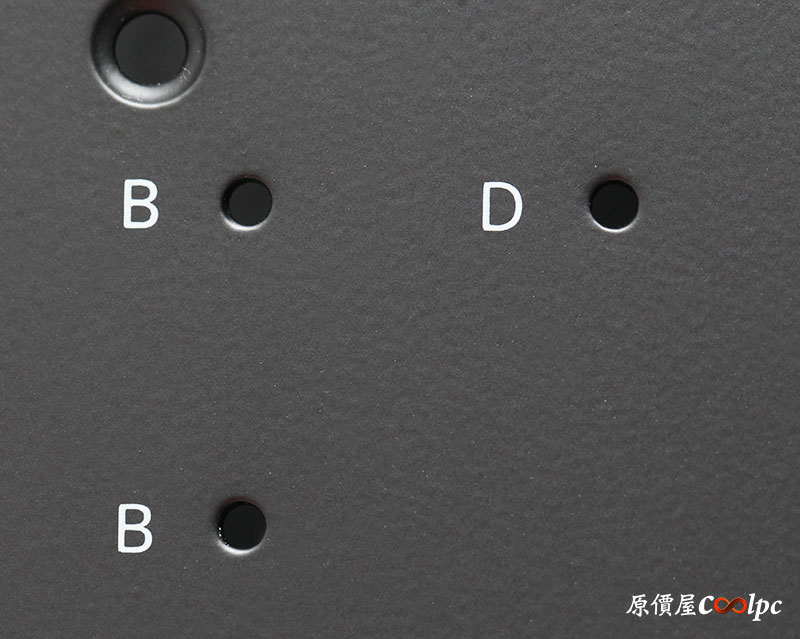

左下角寫著各尺寸主機板的代號，這邊簡單解釋一下CEB和EEB規格，CEB規格比標準ATX還要再大一些，無法相容於標準ATX的機殼，至於EEB則是常聽到的E-ATX，只要認明自己的主板尺寸然後按照代號鎖上銅柱即可。

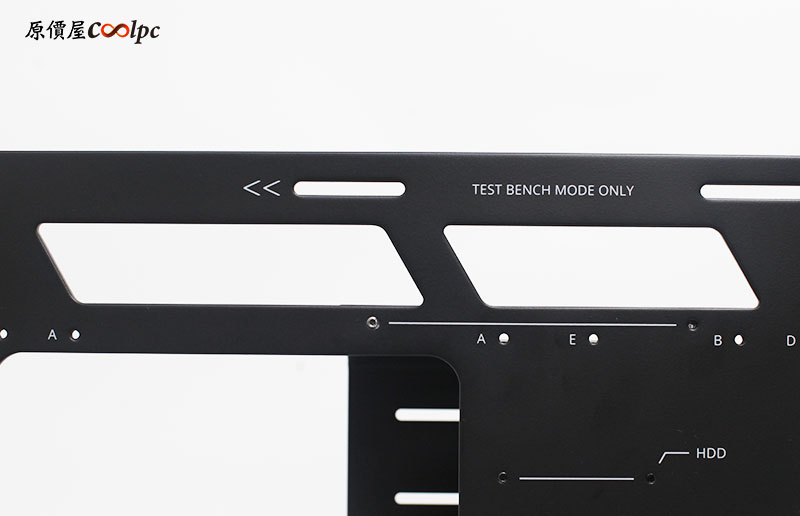

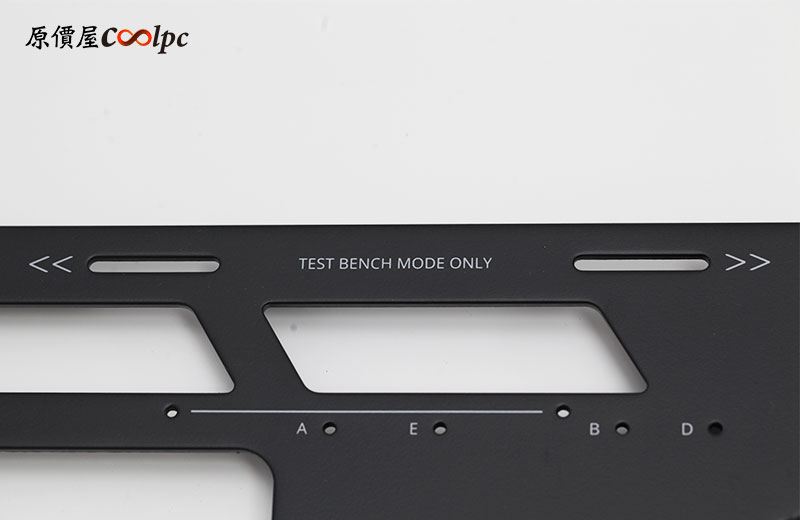

最上方有兩個長型螺絲孔，在工作檯模式可以用來鎖冷排。

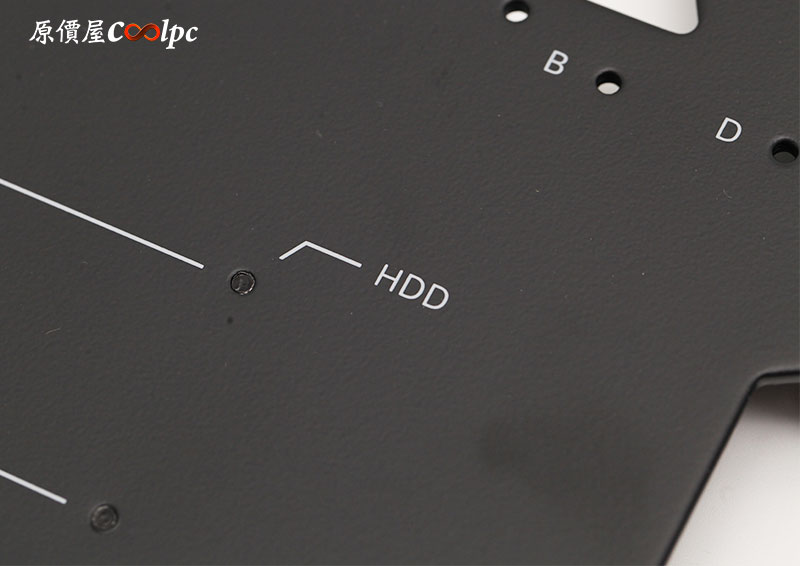

HDD硬碟支撐螺絲位置，實際上會安裝在後方。

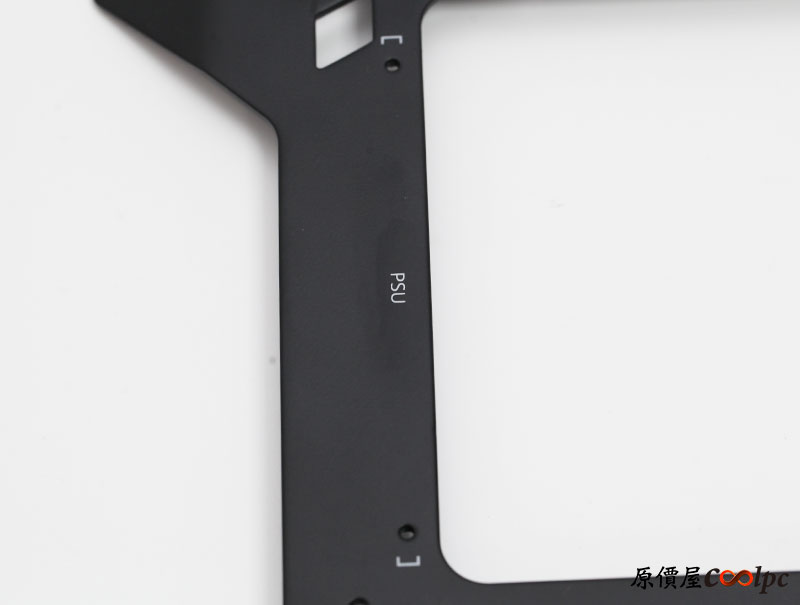

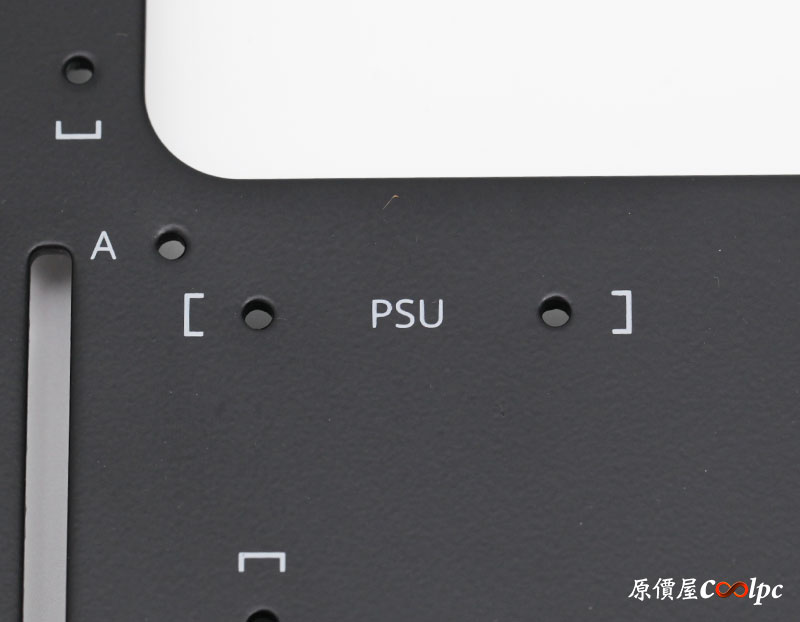

電源供應器支架安裝位置，因為機殼支援雙電供，所以圖片中的PSU位置會各有兩個。

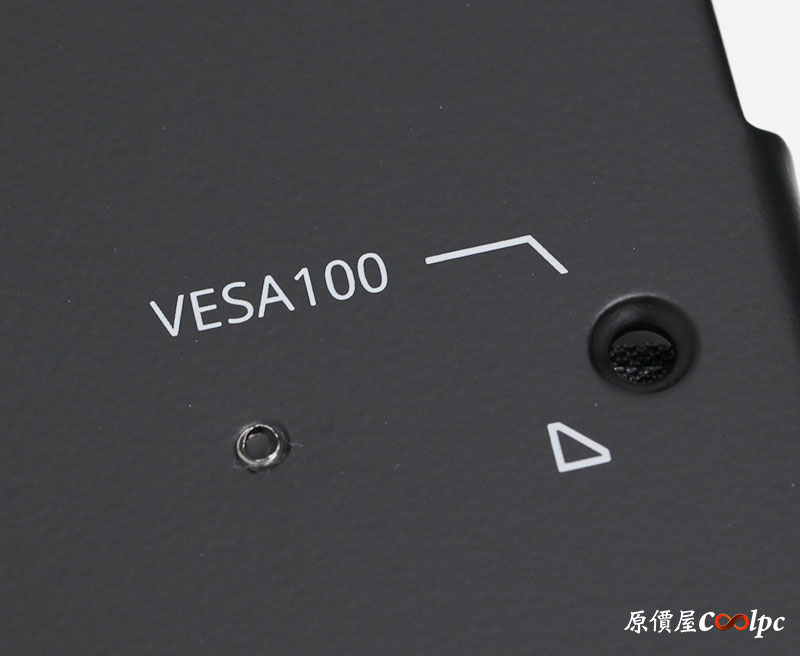

VESA100X100mm壁掛孔位，MasterFRAME除了能站能躺以外，掛在牆上也沒問題，不過官方建議總配重要在14KG以下，這點就請玩家們多留心了。

機殼腳座以及左右門板的螺絲孔位，可以在四個角落找到它們。

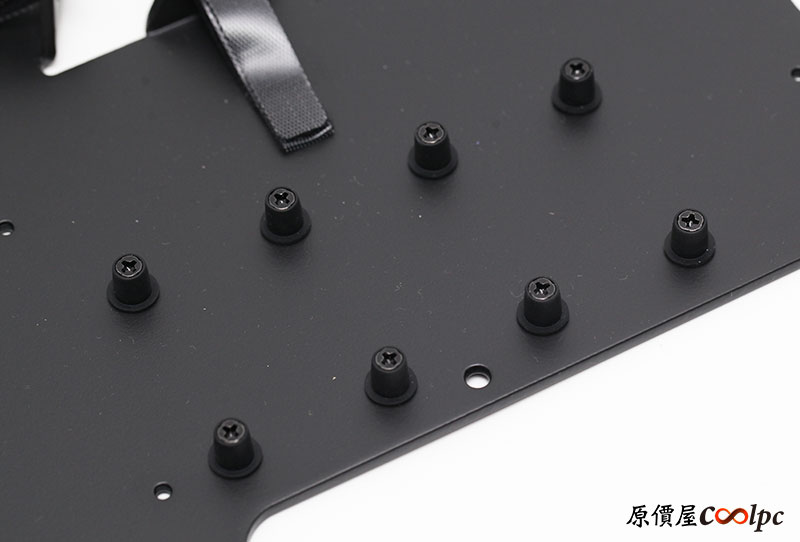

背面可以找到8顆用於支撐3.5吋硬碟的螺絲。

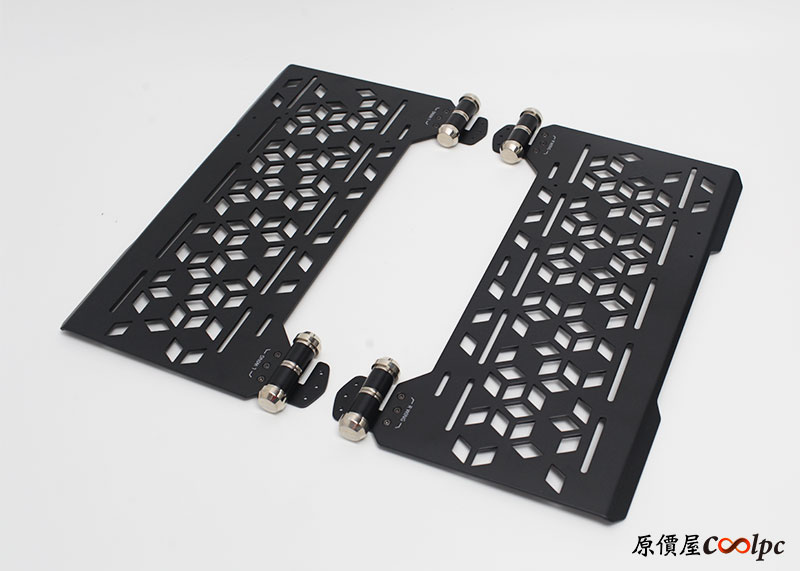

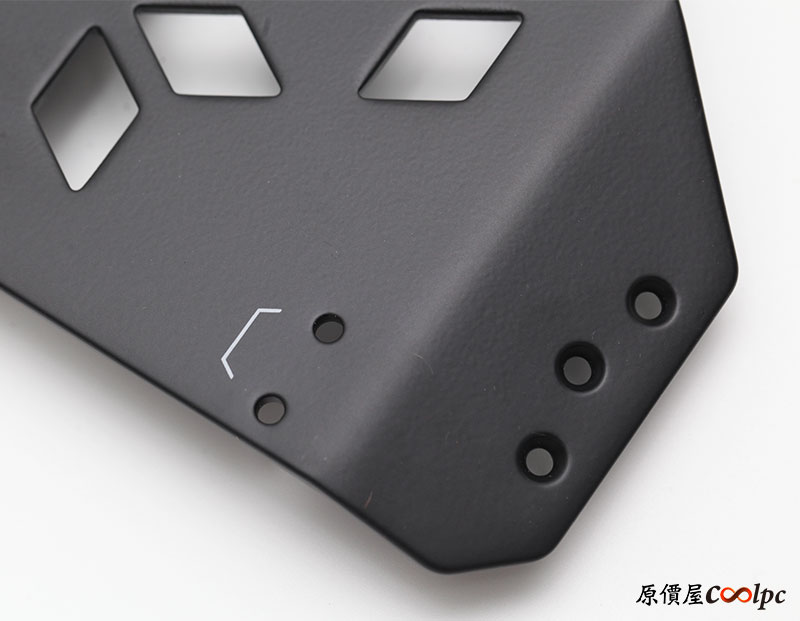

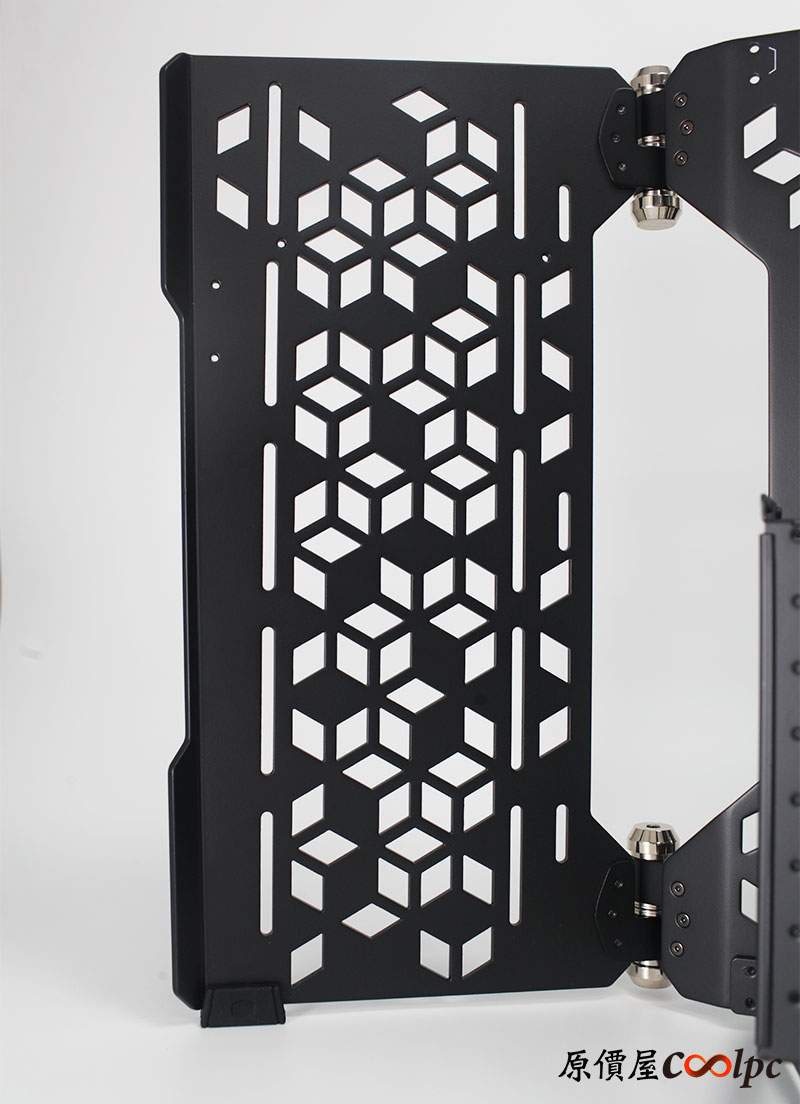

本體結束之後就是左右翅膀的板子，上面有大量平行四邊形的開孔，除了用於通風以外也有一種看到多個正方體的效果。

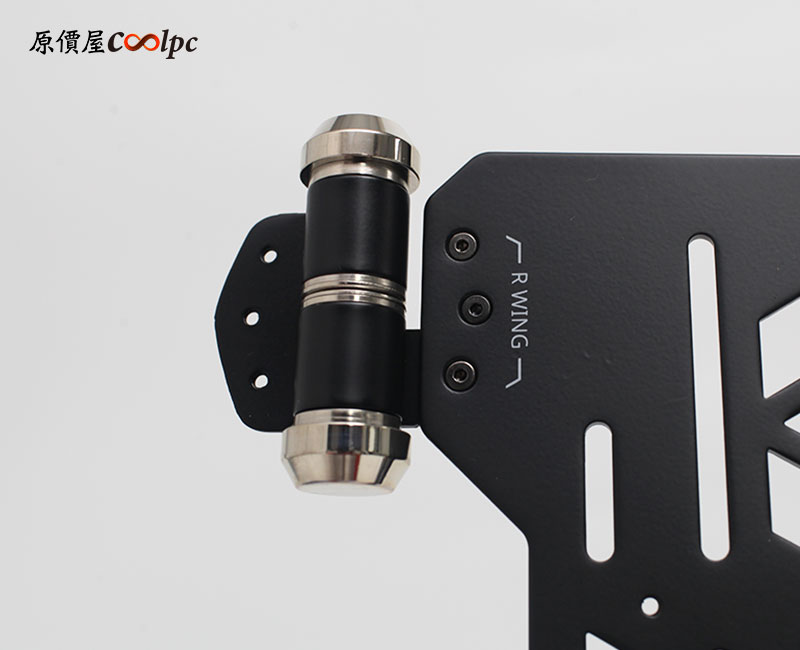

轉軸由銀色和黑色金屬組成，顯得格外的有質感，旁邊也標示了方向L、R，如果安裝方向正確的話這個字會朝向後方喔！

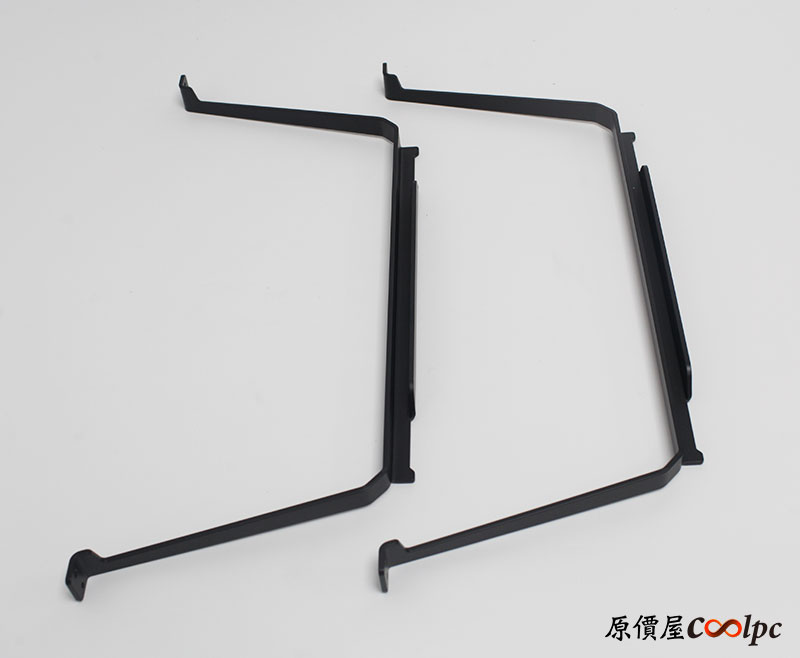

機殼的ㄇ字型腳架，在開放模式和工作檯模式會有不同安裝方式，後面會實際裝給各位看看。

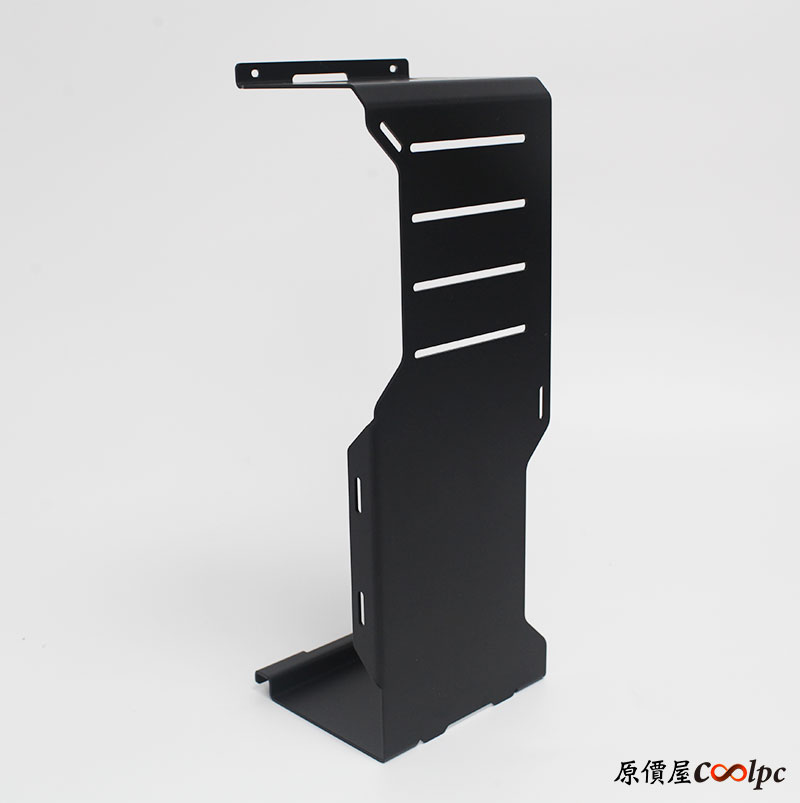

電源供應器與硬碟共用支架，因為硬碟只能安裝在上半部，所以通常會將電供裝在下方來保留硬碟空間。如果說硬碟位置沒有到的話，拿來藏電源線也會是不錯的選擇。

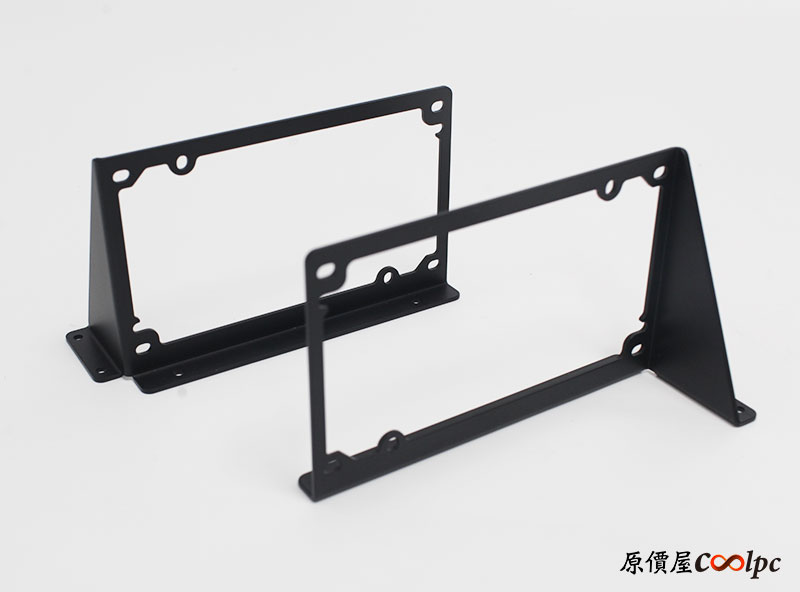

電源供應器安裝檔板，既然可以裝兩顆電供當然是給兩副呀~

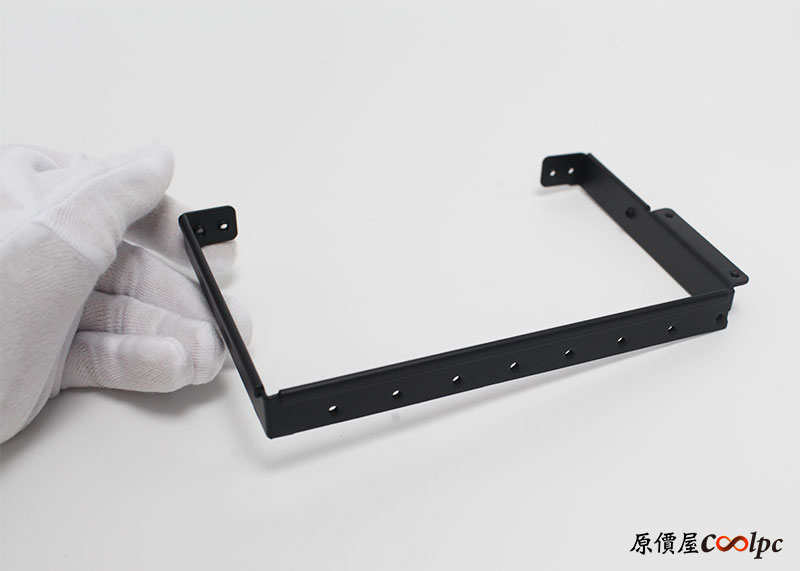

這塊是顯卡PCIe支架，因為機殼本身是全開放設計，自然也不需要PCIe檔板了。

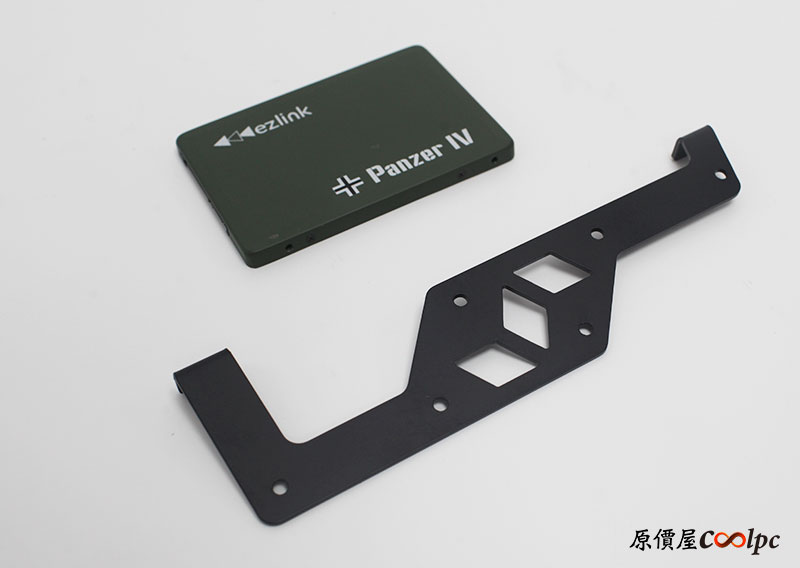

2.5吋硬碟支架。

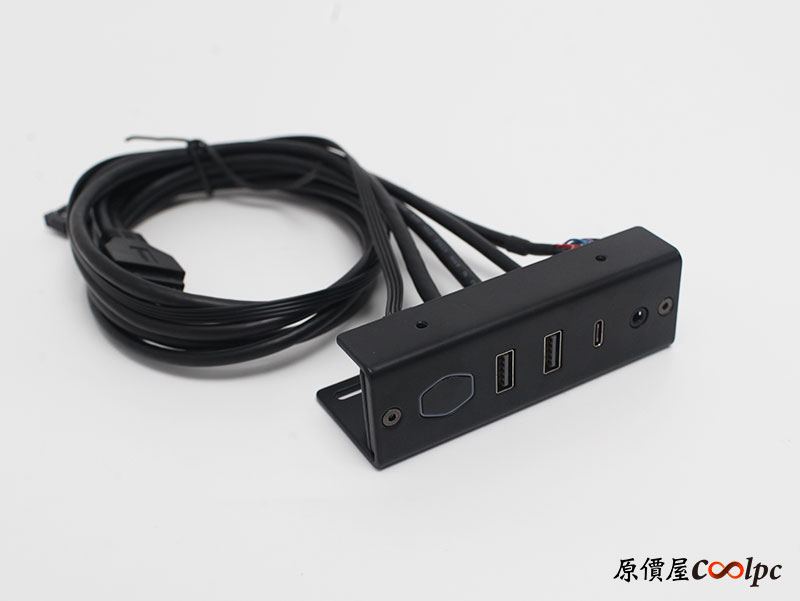

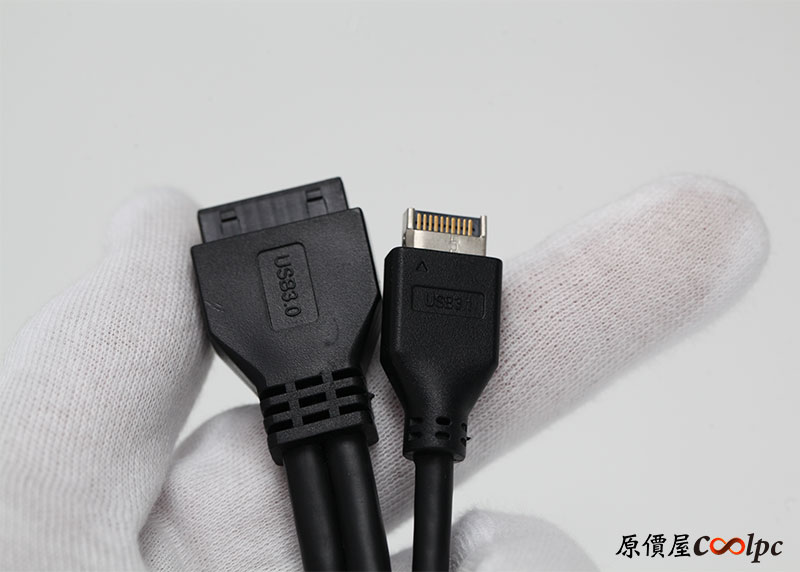

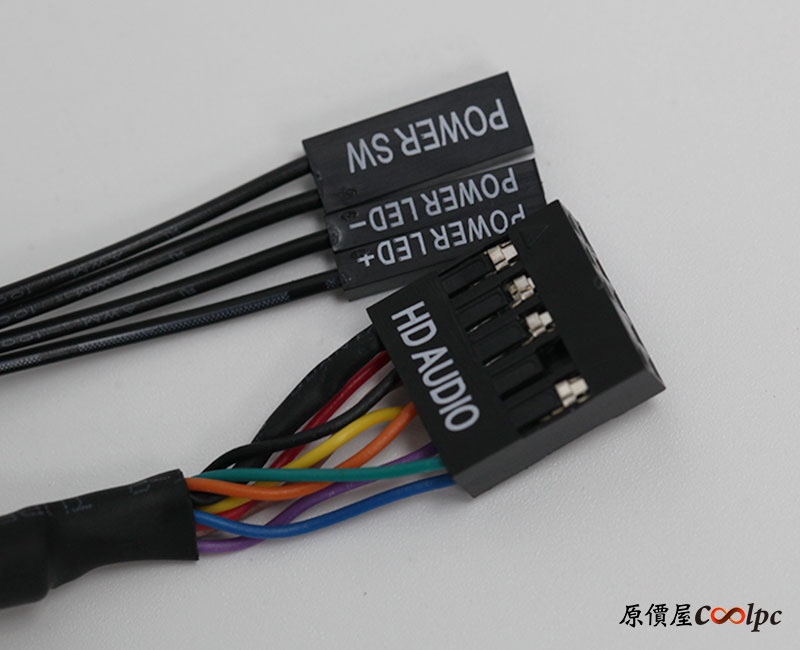

機殼I/O也是分開安裝並可以針對不同模式調整位置，主要提供USB3.2 Gen2 Type-C、USB 3.2 Gen2 Type-A*2、AUDIO&MIC Jack、電源鍵，看到這些也能大概猜到細線部分會有什麼，像是19pin USB、20pin Type-C、HD AUDIO、POWER SW、POWER LED±。

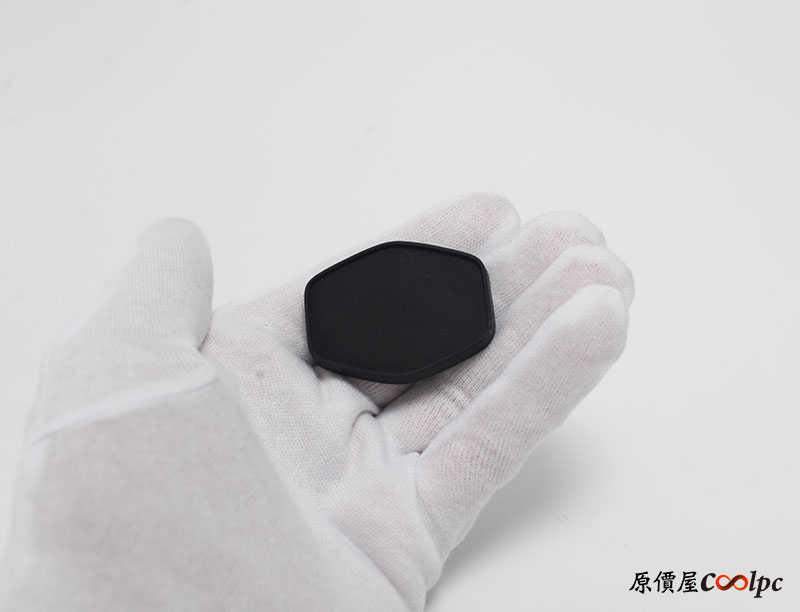

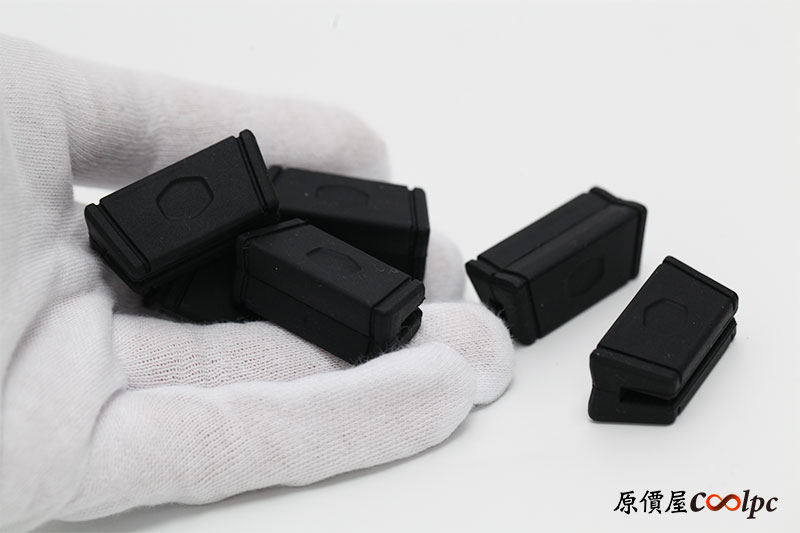

機殼梯形防滑腳墊，上面都印有六角型酷碼標誌。

磁吸式六角酷碼標誌，大家喜歡可以貼在機殼上面當裝飾。

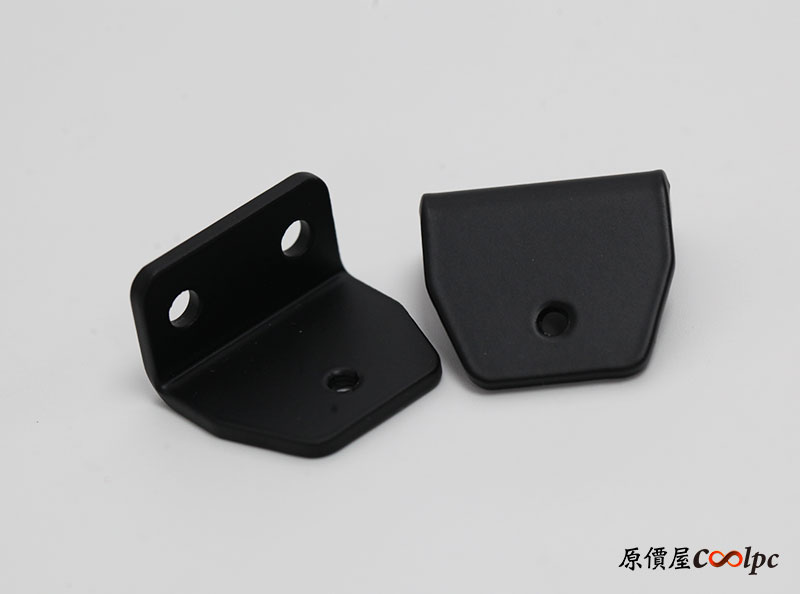

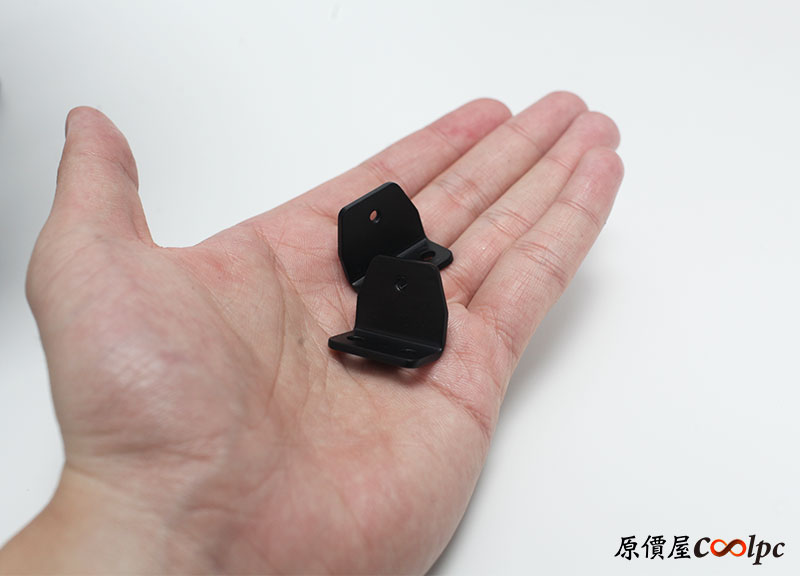

這兩片小東西功能則較特殊，在工作檯模式時會用來固定頂部水冷排。

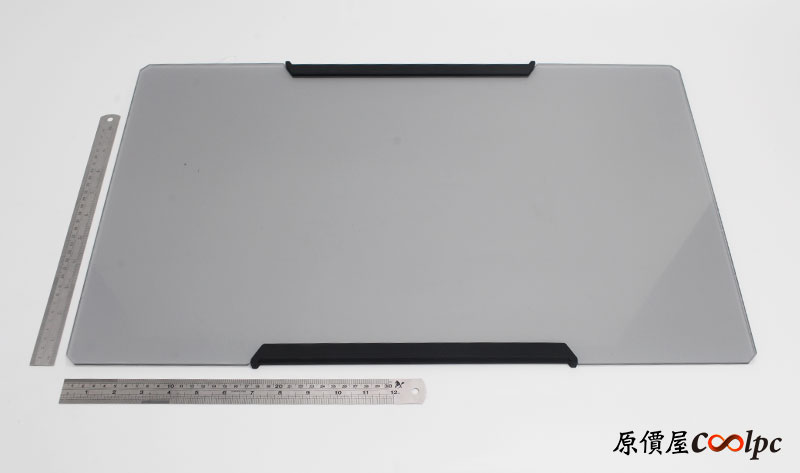

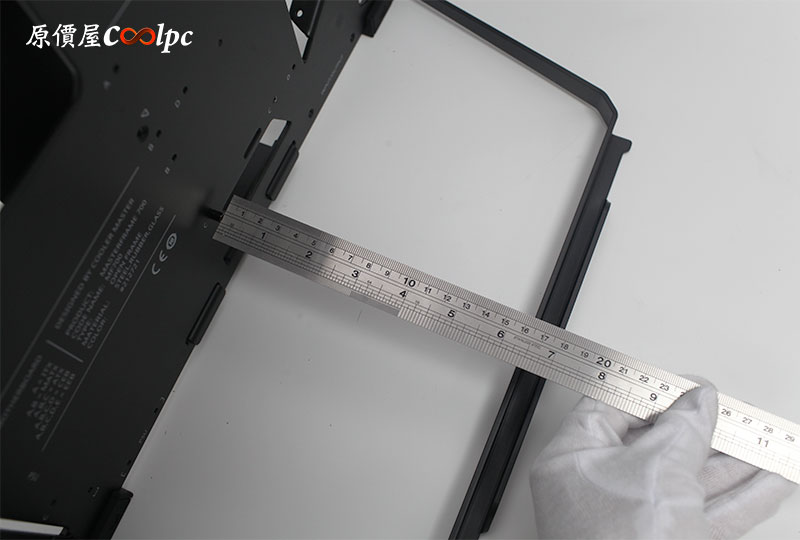

最後是機殼強化玻璃，長x寬大約有70×40，拿了兩支30cm鐵尺都還不夠量，面積大小能涵蓋整個機殼，大家在拿的時候可要小心喔。

接著來快速安裝，按照說明書順序組裝基本上不會有問題，首先要把電源支架先固定到本體後方。

接著使用內附的六角型螺絲及簡易螺絲起子裝上左右門，整個過程要說最有難度的應該就是這邊，建議不要一次將螺絲鎖到底，先將單邊螺絲稍稍含住後再調整另一側，這樣比較不會發生孔位沒對齊而鎖不上的情形。

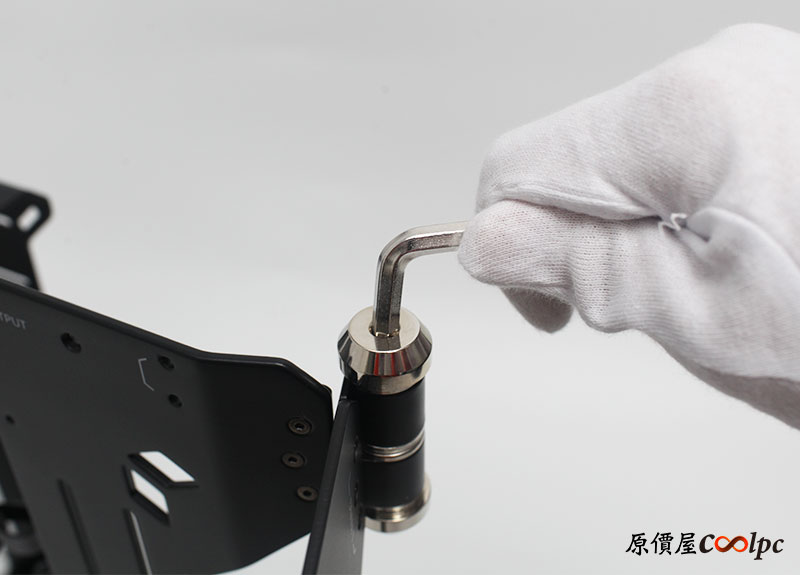

轉軸鬆緊度可以利用簡易螺絲起子調整。

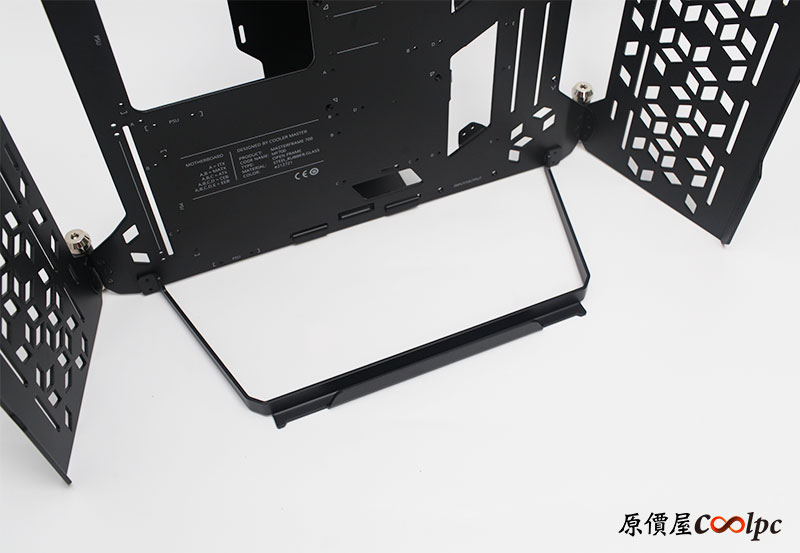

接著裝下方的角架，到了這一步機殼應該已經可以穩穩站在桌上，而這邊要將角架的凹槽朝上安裝，後面才能用來放玻璃。

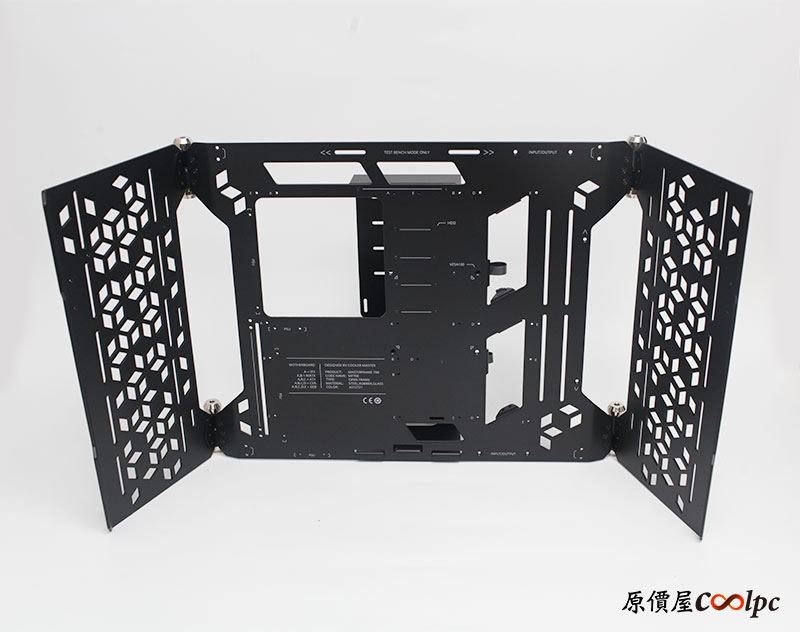

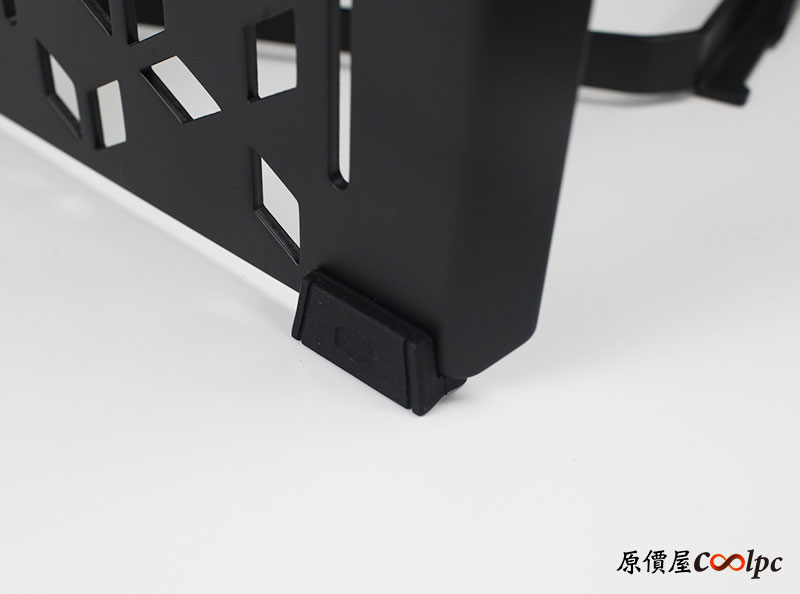

在左右門板和本體下緣都裝上防滑腳墊。

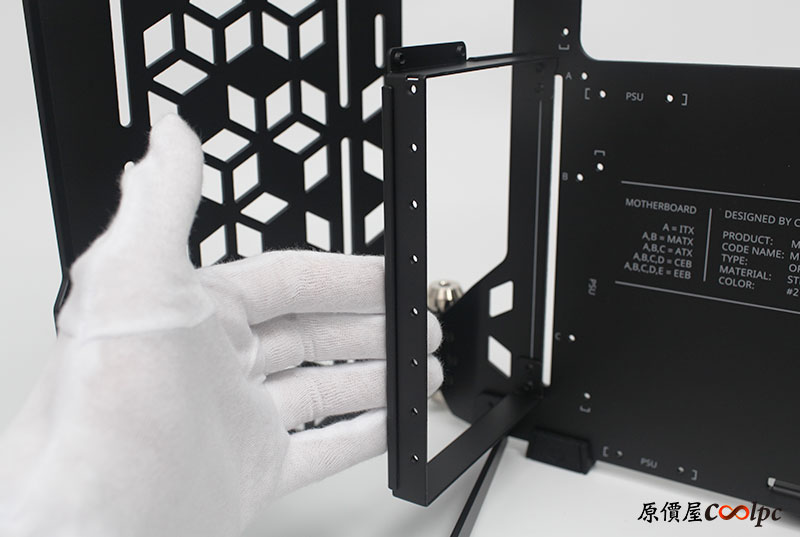

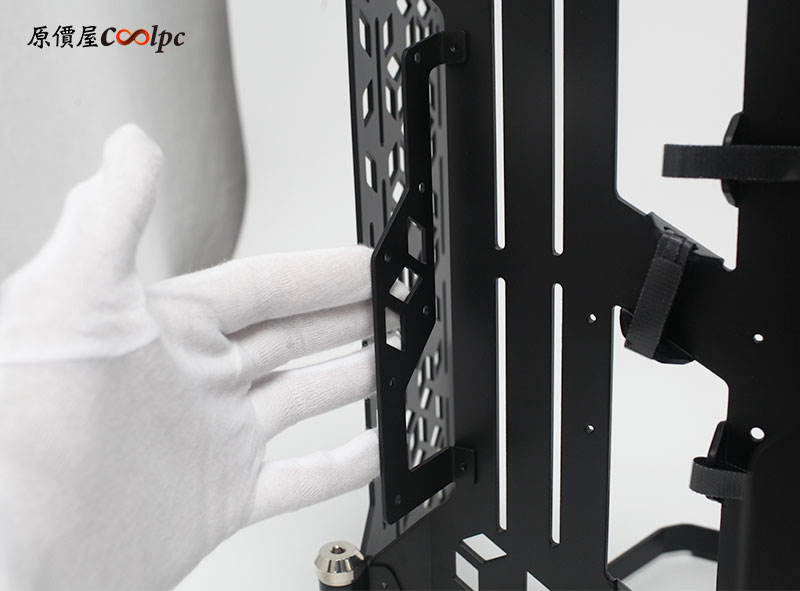

2.5吋硬碟架與顯卡支架安裝完成！

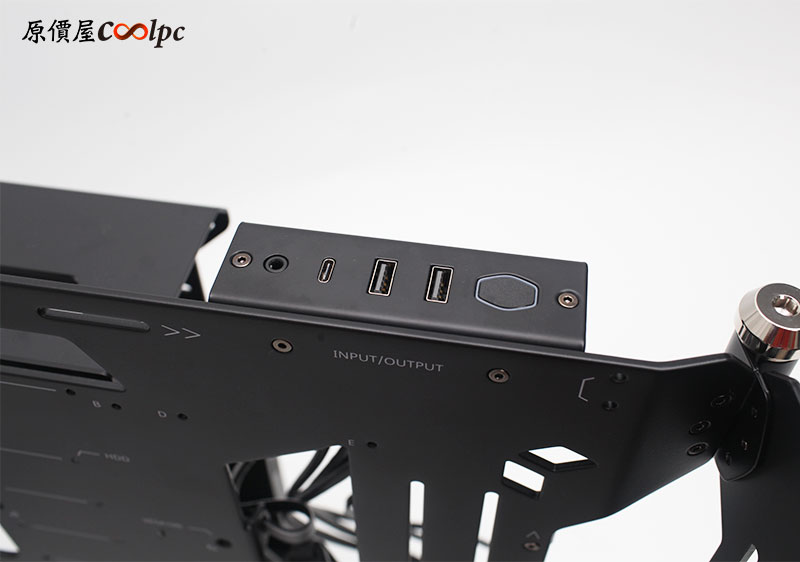

最後鎖上機殼I/O就算大功告成了！

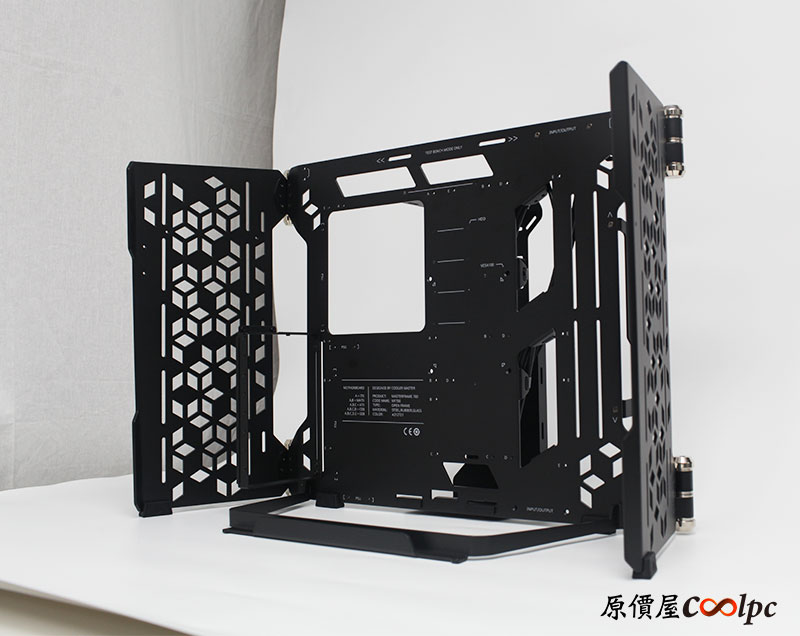

完成~MasterFRAME 700這個造型我想只能用前衛來形容了，直接以一個開放格局打破傳統機殼概念，不僅零件安裝限制更少，重要的是能好好展示你的高端零件，讓所有人都看到你把錢錢換成哪些酷東西吧！

主機板最大支援XL-ATX，其他尺寸都能向下相容，安裝方式也和一般相同，只不過上面洞有點多，在上銅柱以前還是看清楚點比較好。

雖然做到全開放，不過為了顧及線材美觀程度，還是不能缺少走線用的孔洞。

右邊也有大型孔洞可以走線，開孔處的右側則是特別保留給水箱、幫浦的空間，組裝開放式水冷的玩家們可以多加利用。

選擇風冷散熱器的話高度空間有15.8cm，假如最後不裝玻璃或者是使用工作台模式則沒有限制。

顯卡長度則有45cm，不過官方建議為了達到最大擴充性最好將顯卡縮到31cm以內，但我想這還是可以透過調整左右翼板而取得最佳平衡的。

說到左右翼板的話就得提一下他們的功用了，除了上面的造型設計非常有特色以外，同時也兼具散熱功能，左右邊都能安裝三組12cm風扇/兩組14cm風扇，水冷也支援280/360mm兩種規格，至於風要往哪吹就看大家喜好，也可以透過移動翼板來調整。

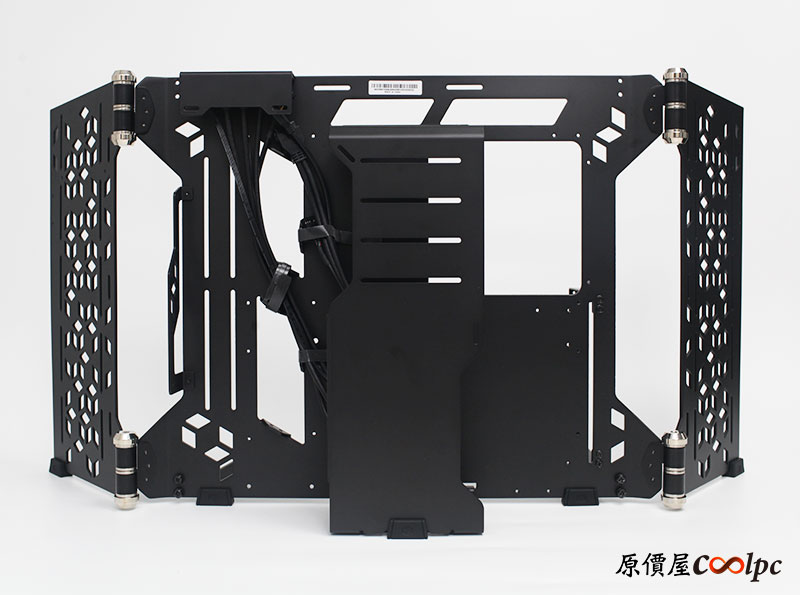

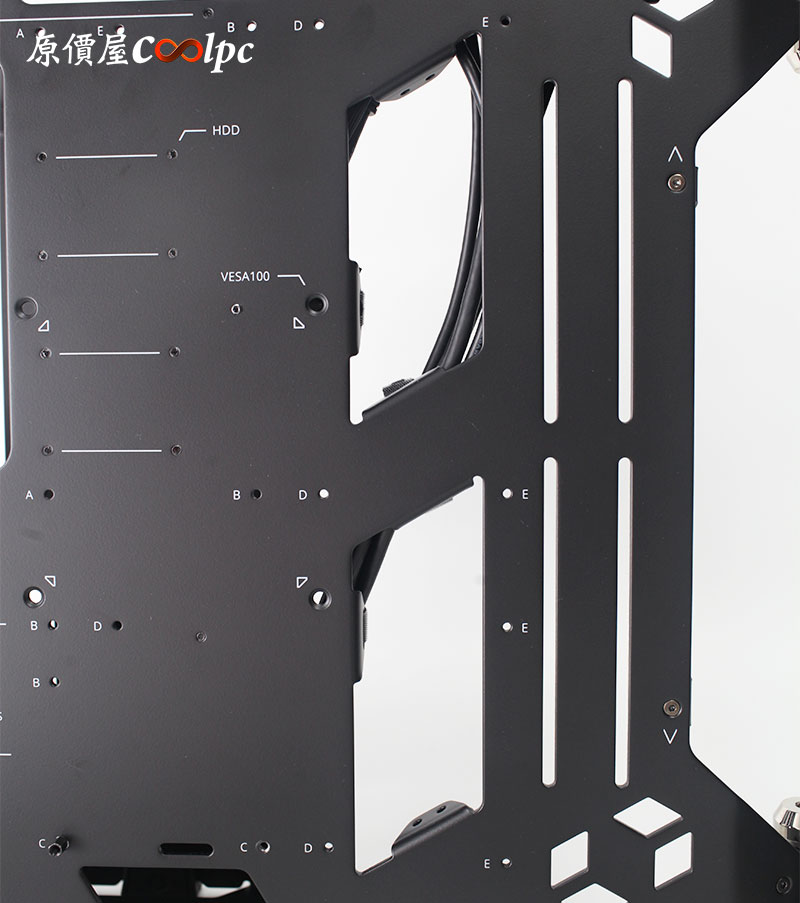

機殼從背面看超像有遮光罩的螢幕(X，背部主要用於安裝電供、硬碟等零件，機殼線材也都能夠藏於後方，不過因為不像一般機殼有背板保護，所以大家可能要多花點心思整線，這樣才不會枉費正面零件裝得這麼帥。

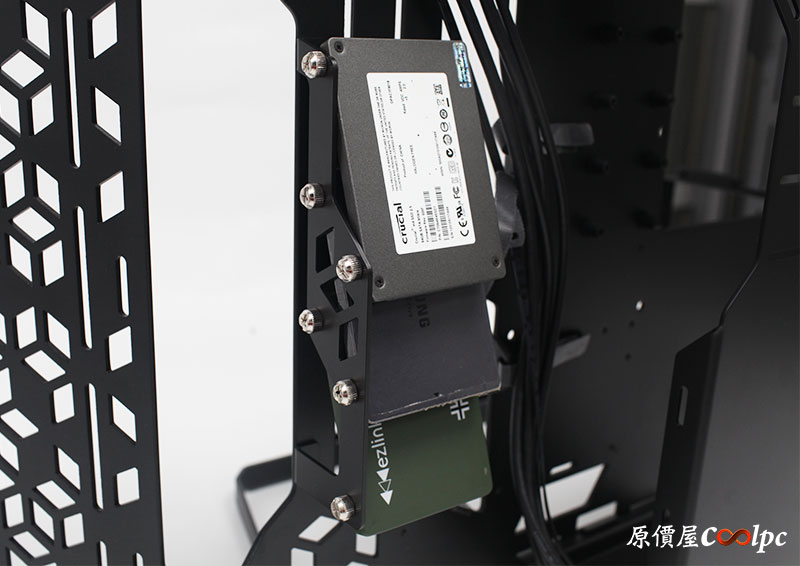

左側的2.5吋硬碟架最多可以裝3顆2.5″ SSD，斜著排列並用單邊螺絲固定，看起來真是潮到出水。

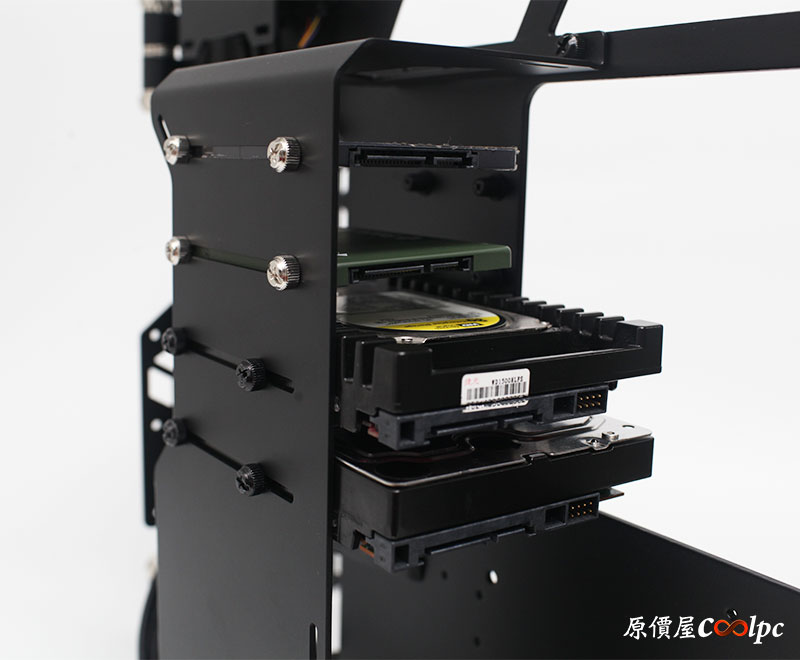

電源支架上方可以選擇安裝2.5″/3.5″硬碟，2.5″ SSD安裝方式同左邊的硬碟架透過單邊螺絲支固定，3.5吋HDD則會多了機殼主體背面的螺絲支撐，基本都很穩固不需要擔心掉落。如果沒有硬碟需求，這裡也可以安裝第二顆電供。

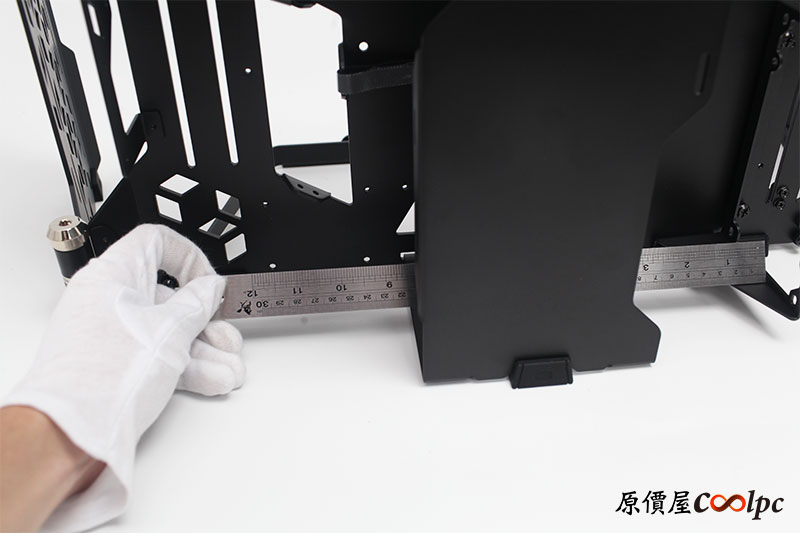

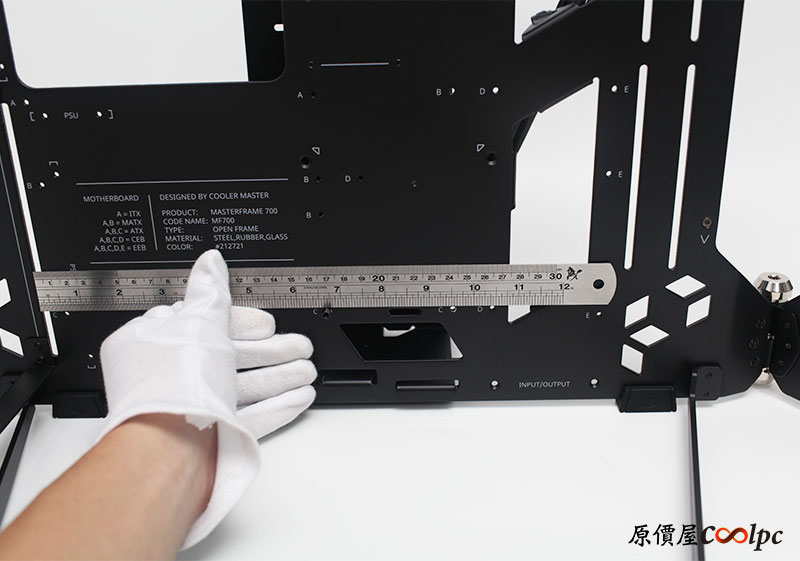

電源供應器長度限制是21cm，大約就是設計成不讓線頭超出電供支架，這樣要藏線在後面也比較好看。

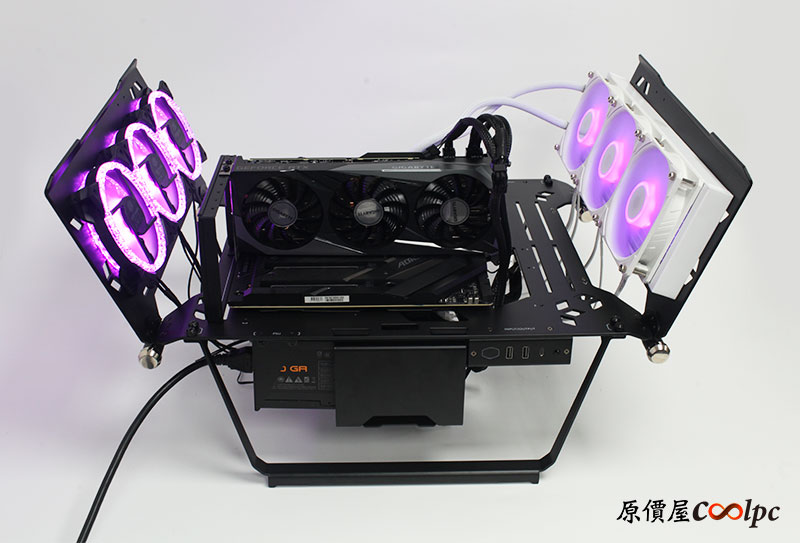

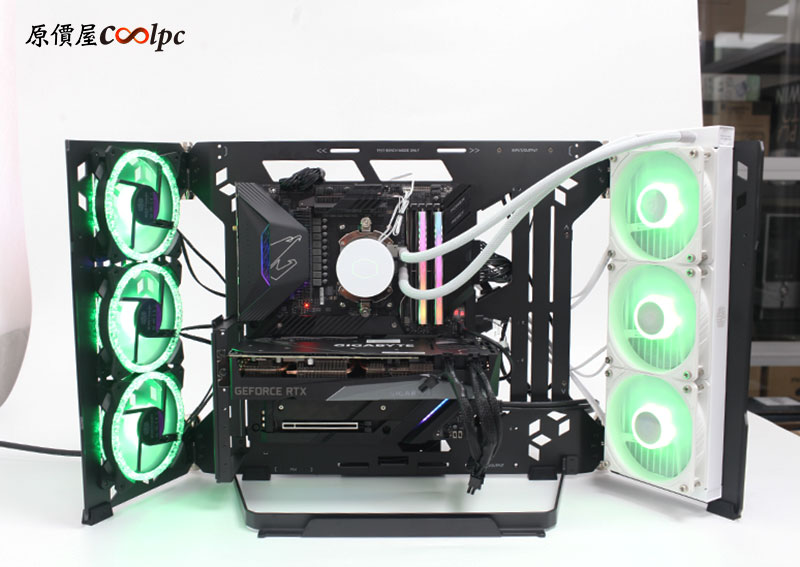

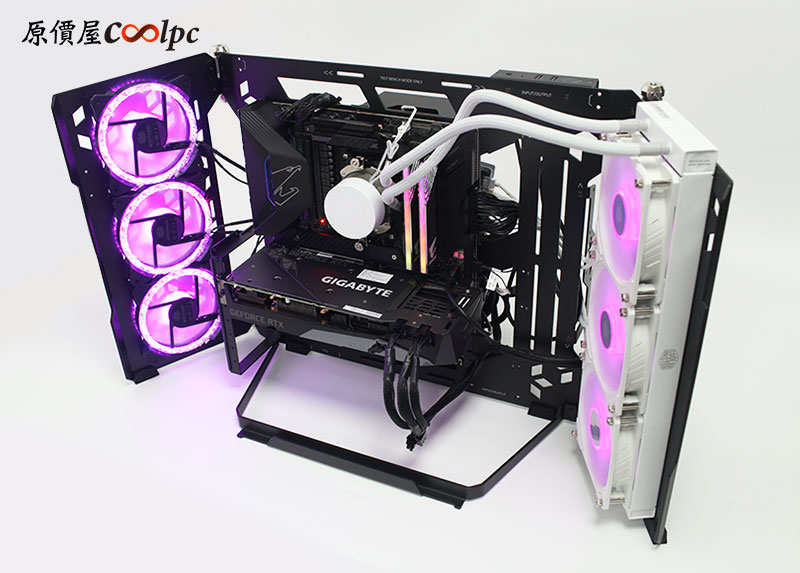

這麼酷的機殼不裝些零件試試怎麼可以，隨手抓了主板、顯卡、風扇、水冷等都給它鎖上，避免零件黑啞啞一片也特別選了有RGB的，這樣裝起來才過癮。

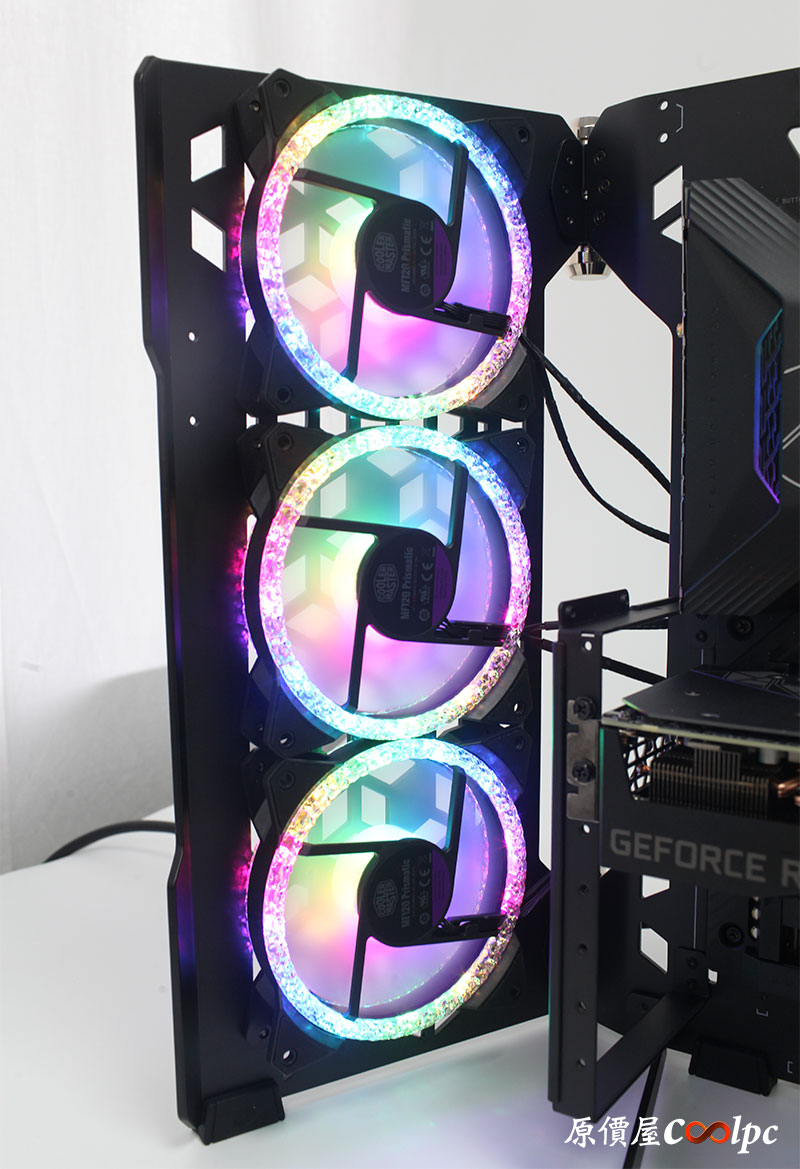

風扇也是能炫則炫，看看我選的這款酷碼，看上去就像寶石一樣艷麗，風扇位置也可以透過翼板開合調整。這邊選擇讓風往靠近主板的方向吹，多多少少給顯卡及主板表面一些輔助，大家實際上都可以按照自己的想法及喜好來裝，因為MasterFRAME 700就是可以不受傳統規矩束縛。

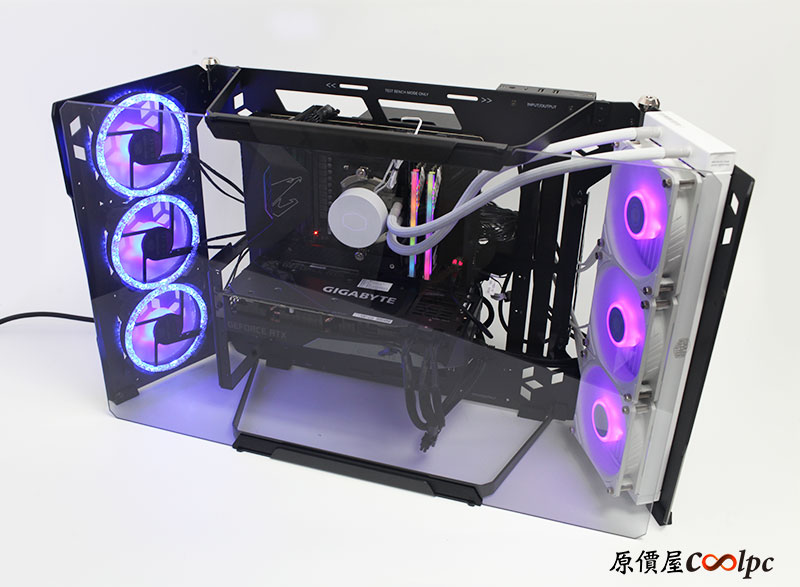

最後我們把頂部腳架與玻璃一起裝上，兩隻腳架的凹槽會剛好把玻璃夾住，這樣就是開放模式的最終樣貌了！有沒有一種架子瞬間變展櫃的感覺呢? 而且裝上玻璃我認為比較有安全感，可能還是習慣零件有殼保護吧…

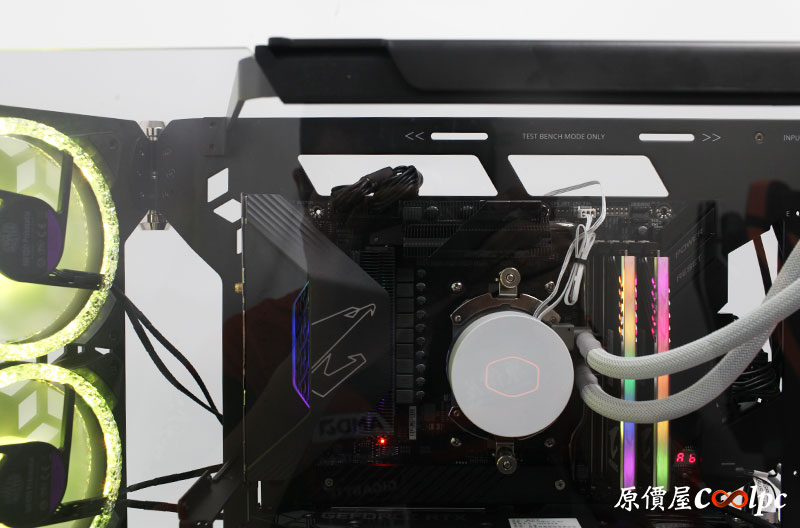

隔著玻璃看著自己裝的酷東西，請勿拍打玻璃或餵食~

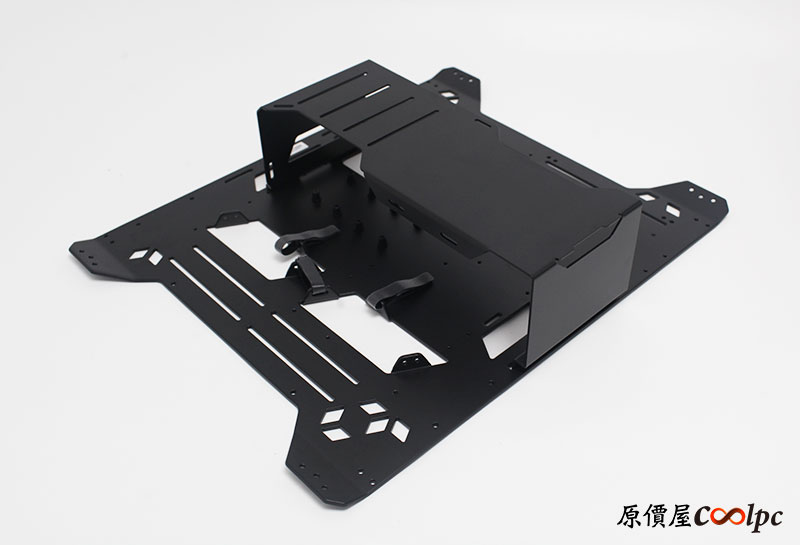

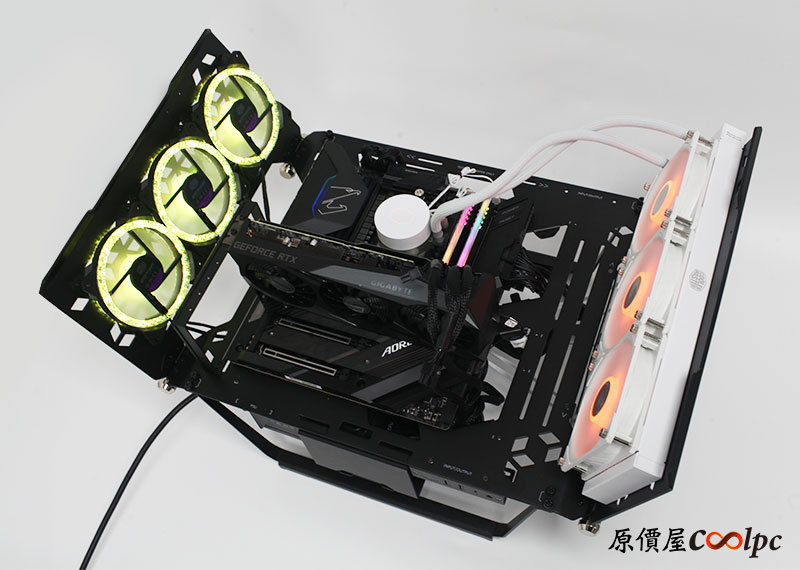

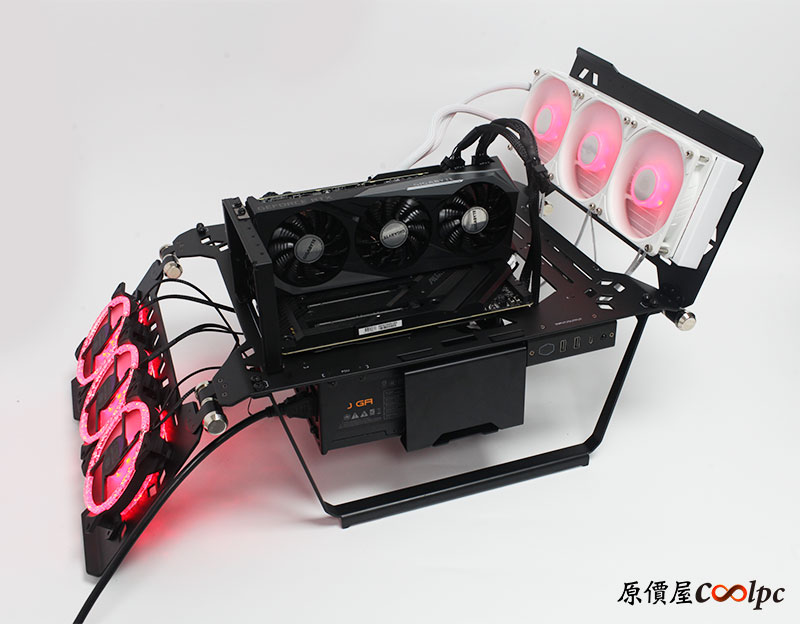

把腳架反過來安裝就變成了工作台模式，外型比起一般的測試平台還要帥不少，風扇位置同樣可透過翼板調整，而且活動度會比開放模式要來得大，你可以像圖片一樣選擇一高一低，或者是將兩邊同時往上折起，完全看大家想要打造怎樣的測試環境，不過使用一體式水冷多少會受到水冷管長度限制，這點還是看大家要怎麼去調整了。

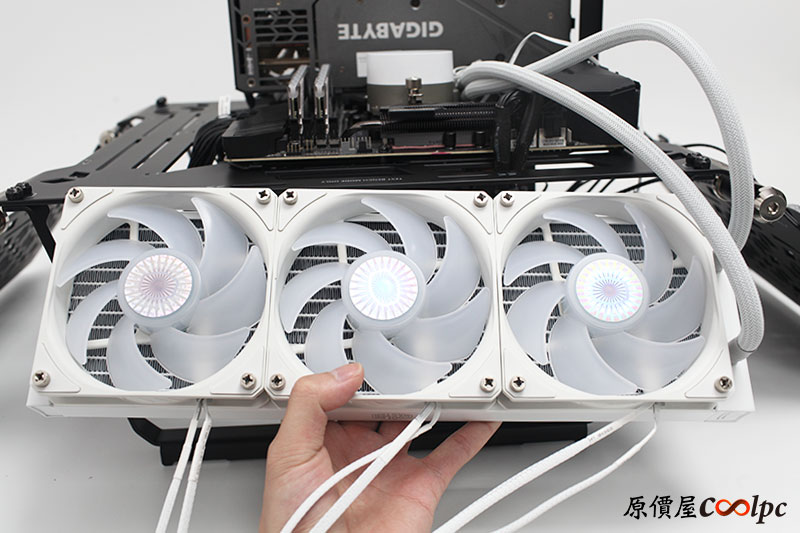

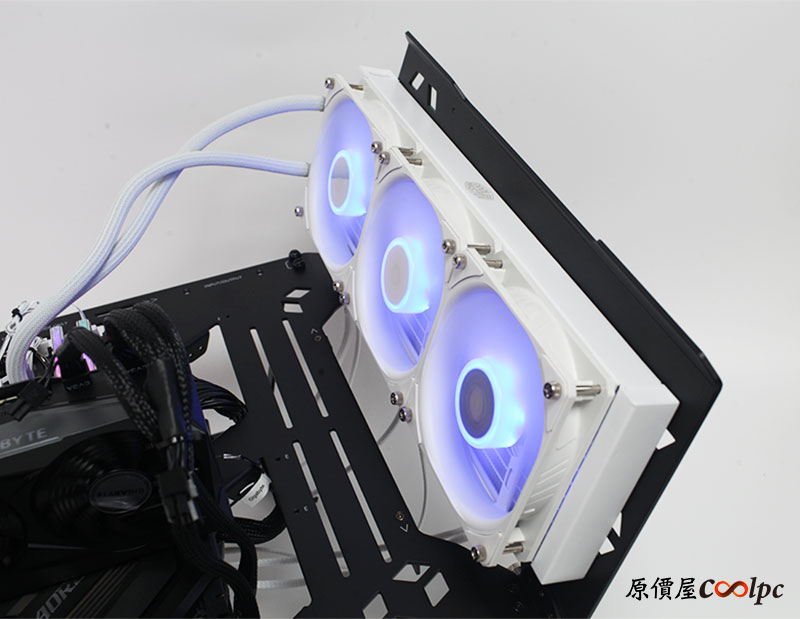

工作檯模式也可以將水冷裝在機殼上部，這邊可以支援420/360mm尺寸冷排，要像這樣將整個冷排拉到主機板上方，接著使用專用的三角鐵片固定冷排，最後鎖上機殼本體就可以了，不過這邊可能就需要水冷管長一點的一體式水冷，這樣水冷管比較不會那麼緊繃，如果大家的一體是水冷是水冷管較短的類型，也可以像前面的圖片一樣裝在左右翼板上。

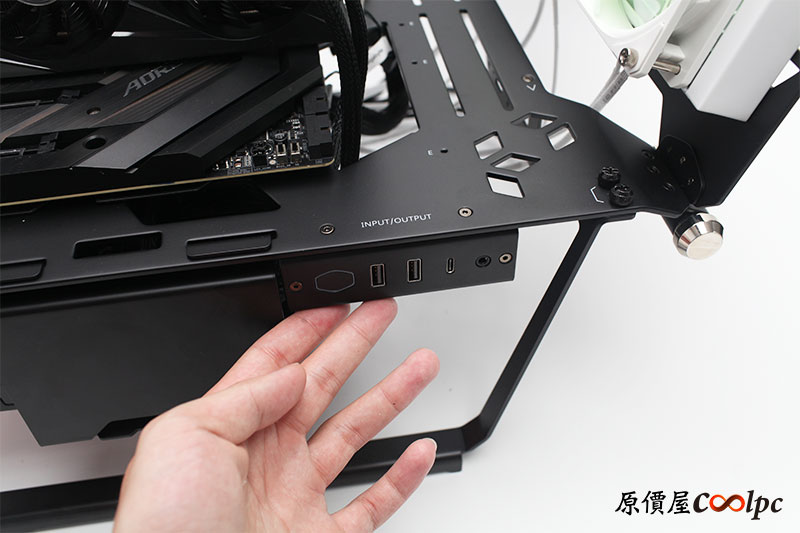

工作檯模式I/O要改裝在靠近主板下方的位置，其實我在轉為工作檯模式之後就偷換位置了，不知道有沒有眼尖的玩家們發現呢?

這回真是超級幸運拿到這款酷碼MasterFRAME 700全開放式機殼，從一片片鋼板慢慢組合成一個完整的機殼，然後裝上各式電腦零組件，極具組裝趣味性，DIY玩家肯定會喜歡這咖。光外型就是全場焦點，全開放設計搭配可調整位置的左右翼板，還有開放、工作檯兩種模式，零件擴充最大相容E-ATX主機板，風冷散熱器高15.8cm，顯卡長45cm(追求最大擴充性會是31cm)，電供長21cm並有支援雙電供設計；散熱區域左右翼板皆能支援12/14cm風扇，280/360mm冷排水冷，頂部在工作檯模式下更可支援360/420mm水冷。硬碟可以在最多4顆3.5″ HDD，最多7顆2.5″ SSD中做變化(不裝第二顆電供)。這次實際玩過開放和工作檯兩種模式，壁掛可以直接參考開放模式的玩法，只是會少了腳架和玻璃，整個過程都在享受拆拆裝裝的樂趣，而且會讓人不斷思考：這樣裝會怎麼樣，換成另一邊又會怎麼樣? 不知不覺好幾個小時就過去了….。這咖也很適合玩開放式水冷，機殼有特別留一個放水箱的位置，水路可以自行決定也比較不會擋到其他零件，相對的翼板可能沒辦法移動了，不過這也就是開放水冷的特性，我認為也還在能接受的範圍。酷碼MasterFRAME 700目前在原價屋採客訂方式販售，售價$5890含稅，大家如果對DIY有興趣的話千萬別錯過啦！
